飞声悦览|先天性二尖瓣腱索分化不良的大样本队列研究

3D超声立体显示心脏的三维结构功能已经成为结构性及先天性心脏病临床诊断、治疗中有利工具。在成人心脏瓣膜病介入治疗中具有不可或缺的术前诊断、术中引导功能。对于儿童瓣膜病中的诊断作用主要集中在显示瓣叶裂形态,对于腱索及乳头肌的超声成像尚无报道。阜外医院逄坤静教授利用3D经胸超声心动图对先天性腱索分化不良的儿童患者进行诊断,获得了儿童腱索及乳头肌的3D超声动态图像,与手术探查结果完全一致。首次提出了先天性腱索分化不良型二尖瓣(UCMV)的命名,并对其进行了分型。通过与手术探查结果做对照,建立了UCMV的超声诊断方法及分型方法。


研究背景

先天性二尖瓣功能障碍是严重威胁婴幼儿生命的一类心脏病。目前已知的先天性二尖瓣畸形包括9种:二尖瓣脱垂;功能性二尖瓣返流;缺血性二尖瓣返流;二尖瓣裂;二尖瓣瓣上环;双孔二尖瓣;降落伞型二尖瓣;二尖瓣发育不良;二尖瓣拱廊(或吊床样二尖瓣)。前8种二尖瓣功能障碍可通过超声心动图明确诊断,而二尖瓣拱廊却罕有报道。本文研究发现二尖瓣拱廊(或吊床样二尖瓣)这类先天性二尖瓣畸形的发病机制主要是腱索分化不良(undifferentiated chordae tendineae ,UCMV)。通过185例中度以上二尖瓣狭窄(MS)或关闭不全(MR)儿童病例的队列研究发现,UCMV是儿童二尖瓣功能障碍的最常见的病理机制。文章首次提出并系统总结了UCMV这一疾病诊断,并对其临床特点、超声诊断方法、病理分型和手术预后进行了观察和论证。

研究设计和方法

在2016年10月-2020年7月间根据超声心动图结果连续纳入中度以上二尖瓣返流(mitral regurgitation,MR)及二尖瓣狭窄(mitral stenosis,MS)的患儿。运用超声心动图检查将全部病例分为两组:病例组(超声诊断UCMV)和对照组(超声诊断其它类型二尖瓣病变)。病例组根据二尖瓣腱索及乳头肌受累的程度以及是否存在MS又分为三个亚组。全部病例完成基线资料的采集、外科二尖瓣手术及术后早中期的随访。

UCMV的诊断标准:

1. 发育正常或扩大的二尖瓣环及瓣叶;

2.两组乳头肌,其中一组肥大或两组均肥大或延长;
3.腱索缩短或缺失,导致乳头肌贴近或者直接连接瓣叶;
4.瓣叶活动受限,造成Carpentier III A型的二尖瓣返流,或者具有正常两组乳头肌的二尖瓣狭窄。
根据腱索的情况以及是否存在MS,UCMV分为三种类型:
I型:连接前外侧乳头肌的腱索(ALCT)分化不良,连接后内侧乳头肌的腱索(PMCT)病变较轻或正常,二尖瓣功能障碍表现为单纯的MR;
II型:两组乳头肌的腱索均分化不良,二尖瓣功能障碍表现为单纯的MR;

III型:两组乳头肌的腱索均分化不良,二尖瓣功能障碍表现为MR+MS或单纯MS。

研究结果

1. 共纳入207例患者,86例患儿超声诊断为UCMV(41.6%),其中77例接受了二尖瓣成形手术:75例通过手术明确诊断为UCMV(40.5%),1例患儿诊断为二尖瓣脱垂,1例患儿为功能性MR。121例患儿超声诊断其他类型的二尖瓣病变,其中110例进行了二尖瓣成形或置换手术。对于UCMV病变的诊断超声和手术结果呈现较高的一致性(kappa = 0.857, p < 0.001)。下图分别显示三种类型的UCMV的二维和三维超声心动图以及术中探查的结果。

Class I


Class II


Class III


2. 对基础资料的分析表明,与对照组相比,UCMV组的NYHA分级更低,二尖瓣返流和狭窄程度更重,合并畸形更少(P值均<0.05)。

平均随访时间8.3个月,所有患者无术后死亡。MR增加或重度MR,再次手术,二尖瓣置换(MVR)以及重度MS被定义为不良事件,Kaplan-Meier生存分析表明,UCMV组III型的不良事件发生率高于I型和II型(图A)。

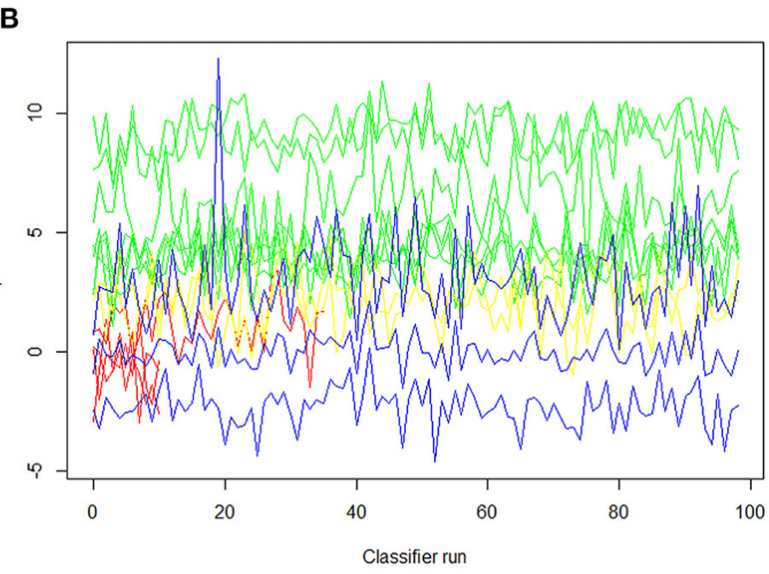

随机森林模型显示对UCMV的分型可预测不良事件的风险(图B)。

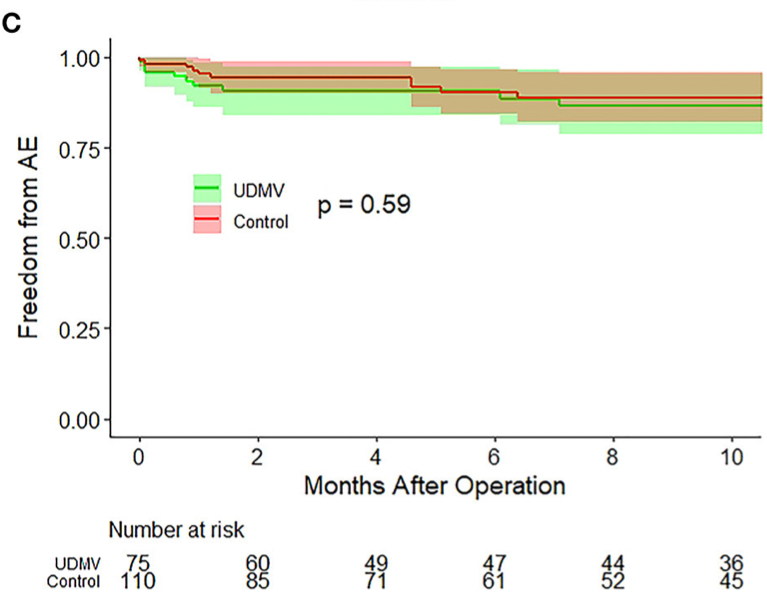

使用倾向性评分来平衡UCMV组和对照组之间基线状态的差异,在调整了混杂因素后,UCMV组体外循环和主动脉阻断时间更长;Kaplan-Meier生存曲线表明两组间不良事件的发生率并没有明显差异(图C)。


讨论

UCMV疾病谱涵盖了二尖瓣拱廊及其一系列相关的非典型病变(如半二尖瓣拱廊、部分吊床样二尖瓣),其胚胎学机制被认为是二尖瓣在胶原化腱索衰减和延长之前发育停滞的结果。根据病变腱索的情况及是否合并MS,将UCMV分为三型,从I型到III型病变的程度是逐渐加重的,这表明二尖瓣腱索发育停止发生的时间越来越早,因此,III型患者的二尖瓣功能障碍更重,手术预后更差。典型二尖瓣拱廊的解剖与UCMV III型以及一部分II型是相似的。拱廊由两组肥厚的乳头肌和纤维桥组成,纤维桥由二尖瓣前叶增厚的下缘和中间的腱索组成。纤维桥在某些患者中并不典型,因此不作为UCMV的诊断标准。典型的先天性MS归属于III型UCMV。UCMV的另一个显著特点是所有的类型中ALCT都与腱索分布不良相关,而不存在PMCT单独病变的情况,可能是由于PMCT的腱索发育较ALCT完成的更早。UCMV I型的解剖特点和既往文献中所描述的降落伞样二尖瓣的病变是非常相似的。因此,我们认为,UCMV构成了儿童二尖瓣发育不良的主要发病机制。肥大延长的乳头肌和明显缩短或缺失的腱索,导致瓣叶的移位,瓣叶运动受限、对合缘较少从而引起二尖瓣返流或狭窄。

尽管UCMV病变结构复杂,通过特定的手术方案可获得同其它类型二尖瓣病变相似的短中期预后。术前超声精确的诊断和分型对手术方案的制定起到重要作用。UCMV主要的手术策略包括腱索分离、乳头肌切开、瓣叶折叠以及后瓣环成形。短中期随访发现,在I型和II型UCMV患者中,84.2%未再出现临床症状,无中度以上的MR或MS。而III型UCMV患者的MS治疗困难,约50%患者在术后发生不良事件。对照组中也有类似的结果,42.9%的MS患者发生了术后的不良事件。因此,严重MS的治疗对儿童心脏外科医师来说是极具挑战的。

结论

UCMV疾病谱诠释了儿童二尖瓣功能障碍的最常见的病理机制。超声心动图可以对UCMV进行准确诊断并分型。基于二尖瓣腱索分化不良累及的范围和是否合并MS的分型方法能够预测UCMV患者术后的心血管不良事件的发生风险


小编的话

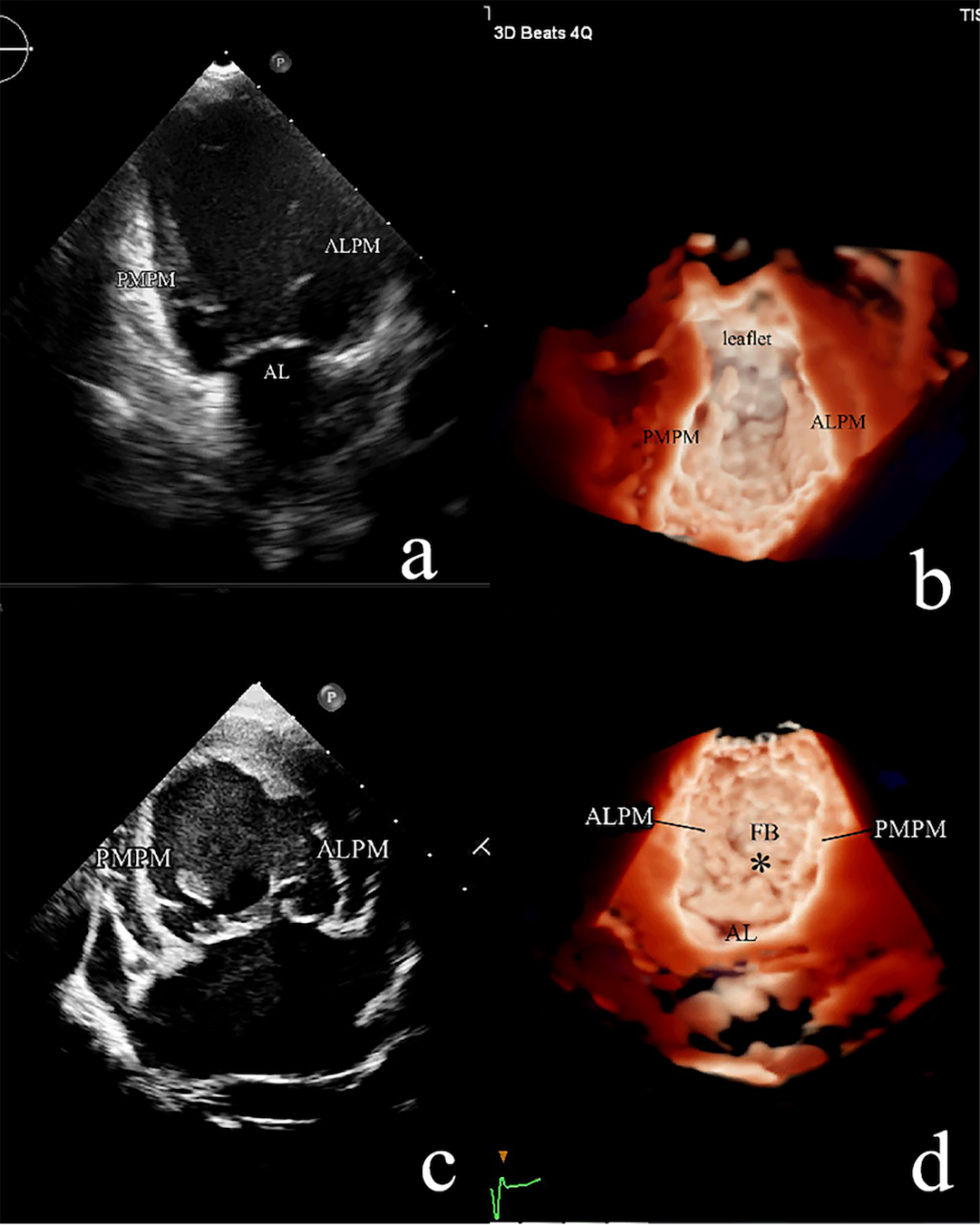

近年来,3D超声在先天性心脏病领域中的应用越来越得到重视,通过实时三维超声和后处理技术,我们能够获得更加直观、精准的解剖结构信息。搭载于飞利浦EPIQ CVx心血管超声系统的TrueVue Light光源心腔镜在3D数据中引入了可移动光源的概念,通过调整可移动光源的方向来创建不同的明暗色调,从而达到突出目标结构的效果。本研究中结合2D和3D图像获得病变二尖瓣及腱索、乳头肌的图像,TrueVue Light模式下细节显示更加清晰,与手术图像呈现高度一致性。下图a、b分别显示正常二尖瓣的2D和3D图像,前外侧乳头肌(ALPM)、后内侧乳头肌(PMPM)和前瓣叶(AL)均正常;图c、d分别显示了UCMV患者中连接ALPM和PMPM的腱索均明显缩短,前叶下方形成纤维桥(FB)。


指导老师

逄坤静

中国医学科学院阜外医院

国家心血管病中心,中国医学科学院阜外医院超声中心副主任。主任医师。本科毕业于白求恩医科大学,研究生毕业于中国协和医科大学。多年致力于先心病及结构型心脏病超声心动图诊断工作。作为负责人负责阜外医院复杂先心病胎儿及小儿心脏超声会诊工作。创新性建立新型先天性右室双出口的分型方法。首次建立先天性二尖瓣腱索分化不良的诊断及分级方法。作为超声创始人创建单纯超声引导先心病介入治疗方法。共发表核心期刊及SCI论文50余篇。《echocardiography》副主编。牵头省部级及院校级科研项目6项。
学术任职:中华医学会儿科分会心血管学组胎儿心脏病学组副组长,中华医学会心血管分会影像学组委员,中国超声医学工程协会超声心动图分会常委,中国超声医学工程协会妇产分会常委,中国医师协会超声分会超声心动图学组委员,海峡两岸医药交流协会超声分会超声心动图学组委员,国家心血管病中心专家委员会先心病专委会委员,中国医药生物技术协会心血管外科技术与工程分会常委。


文献解读


张婷婷

中国医学科学院阜外医院

超声科主治医师,内科学硕士,影像医学与核医学在读博士,毕业于北京协和医学院,全面掌握心脏、腹部、血管、小器官、妇产科等超声检查方法,从事小儿先心病超声诊断工作4年,擅长先天性心脏病的术前诊断、术中监测和术后随访。
