病史简介
男性，68岁。既往“前列腺增生”病史因“气促6天”入院。患者6天前慢走后出现气促，休息后有好转，患者未予重视及专科诊治。6天来逐渐出现双下肢浮肿，余症状同前，遂至浙江省台州医院急诊就诊。
急诊查心电图示：1.心房颤动伴快速心室率；2.ST-T改变"，现为求进一步诊治，急诊拟"急性心力衰竭心房颤动"收住入院。
查体：体温36.9C，脉搏100次/分，呼吸18次/分，血压113/76mmHg，神志清，精神可，双肺呼吸音清，未闻及干湿性啰音，心率131次/分，心律绝对不齐，未闻及病理性杂音，腹部柔软，无压痛，无反跳痛，肠鸣音正常，双下肢轻度凹陷性水肿。
本院急门诊心电图检查：
1.心房颤动伴快速心室率；2.ST-T改变(aVF,V5,V6)2025-11-10本院双下肢血管彩色多普勒：双下肢动脉粥样硬化 双小腿肌层静脉扩张。
术前心电图

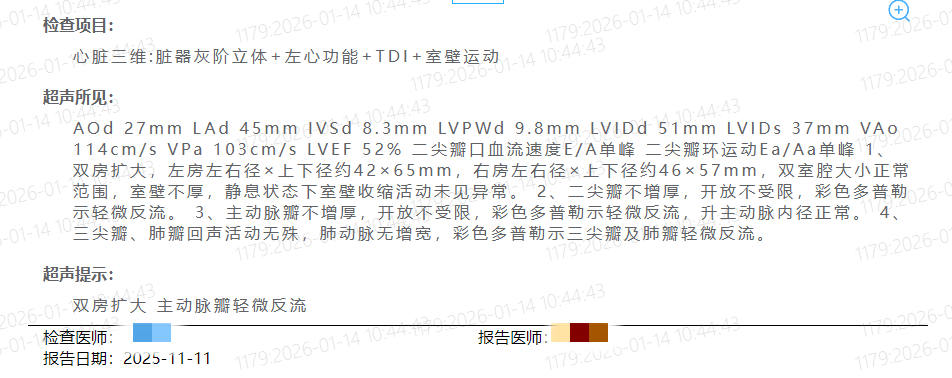

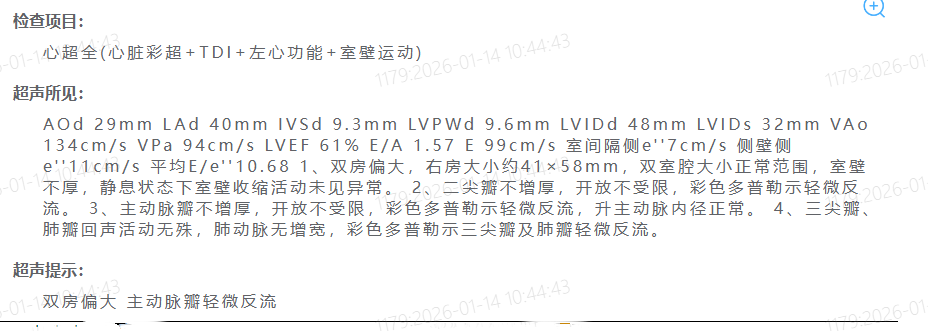

术前心超
超声提示左房45mm，双房扩大。

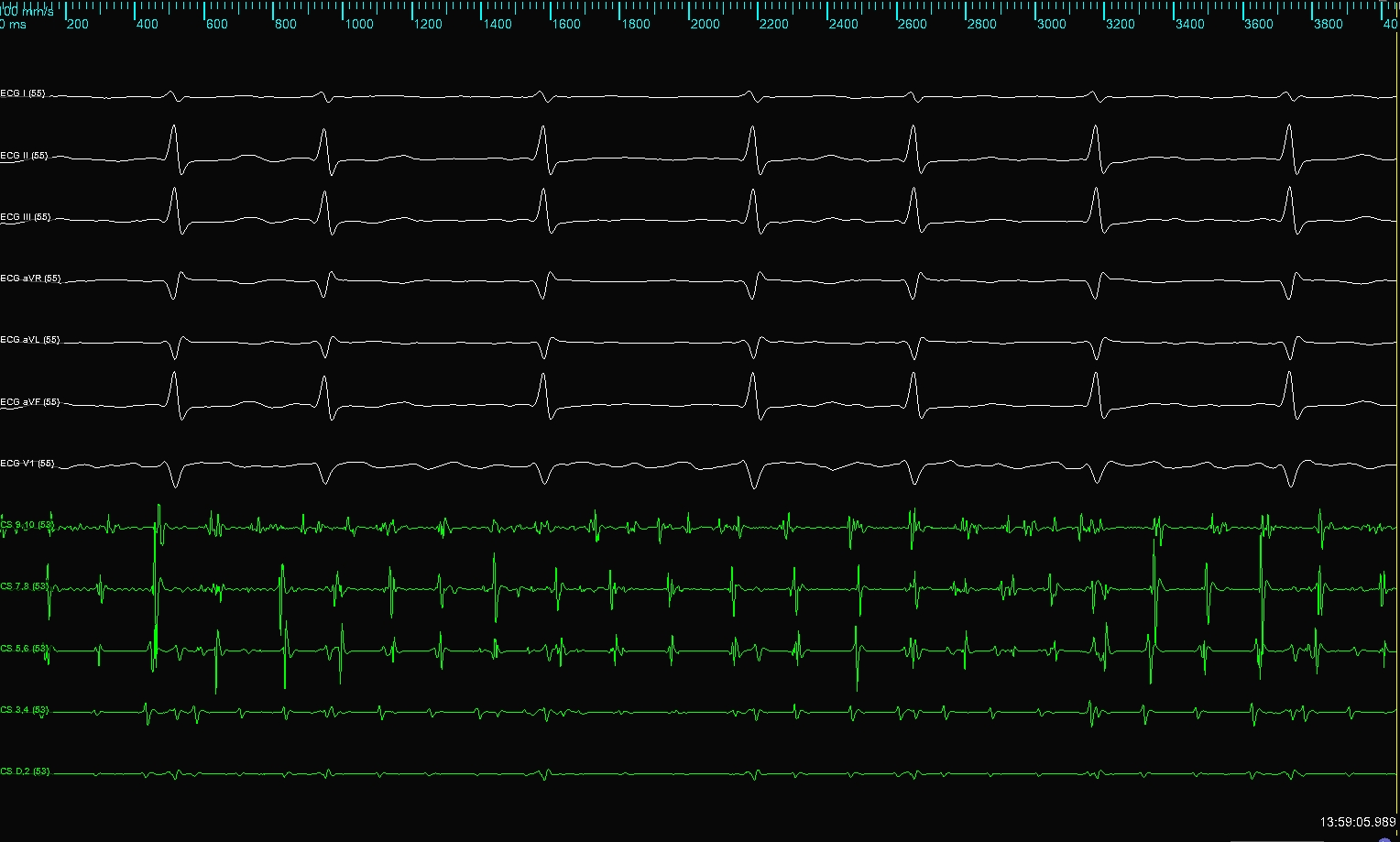

术中腔内电图
体表可见F波，腔内A波不齐，提示房颤节律。
术中转房扑
右侧肺静脉隔离后，在隔离LSPV嵴部时，AA间期转为200ms，节律齐，CS1-2更早。
术中寻找GAP
初始考虑肺静脉未隔离干净引发，随即将HD置于LSPV查看电位干净，考虑下肺起源。
寻找GAP
LIPV可见延迟电位，适用HD-Grid OT功能进行标测，提示电位位于前两肺间靠下位置。
补点消融
于两肺间补点，电位随即消失。

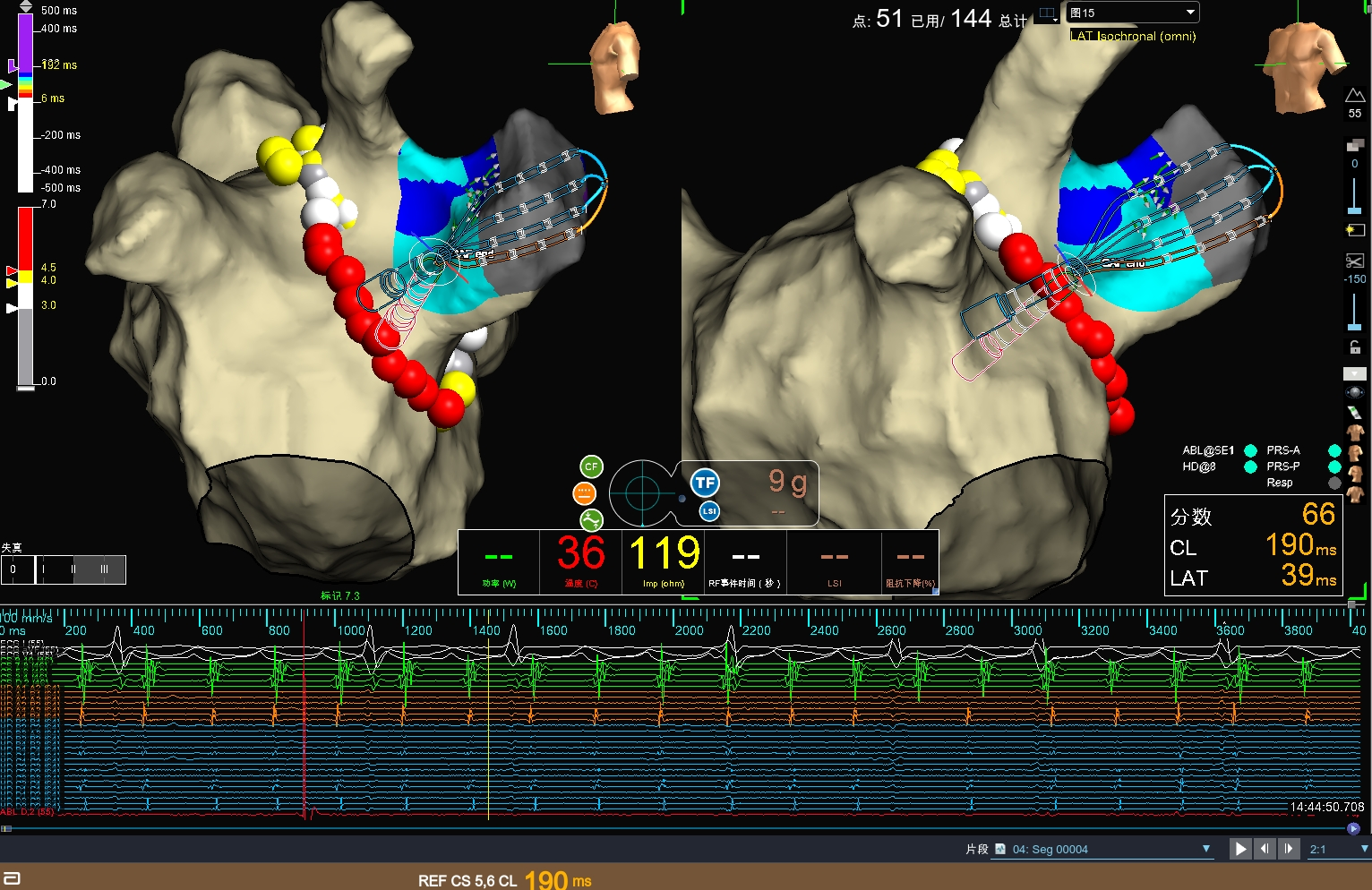

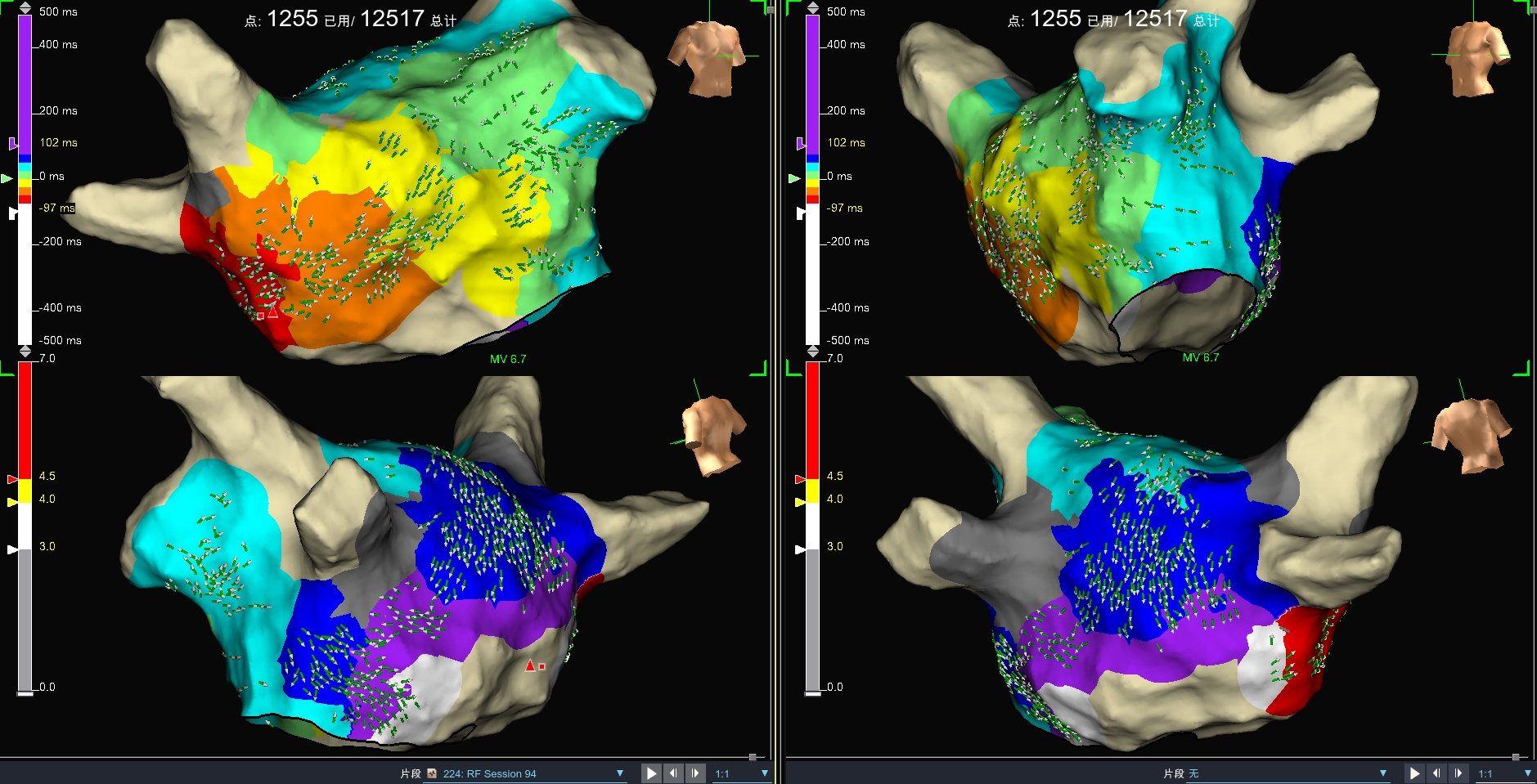

MAP1
排除肺静脉电位干扰后，对AA间期190ms的房扑进行标测，得到结果沿顶部线和二峡线进行折返。
Map 1propagation
沿顶部线和二峡线进行折返。

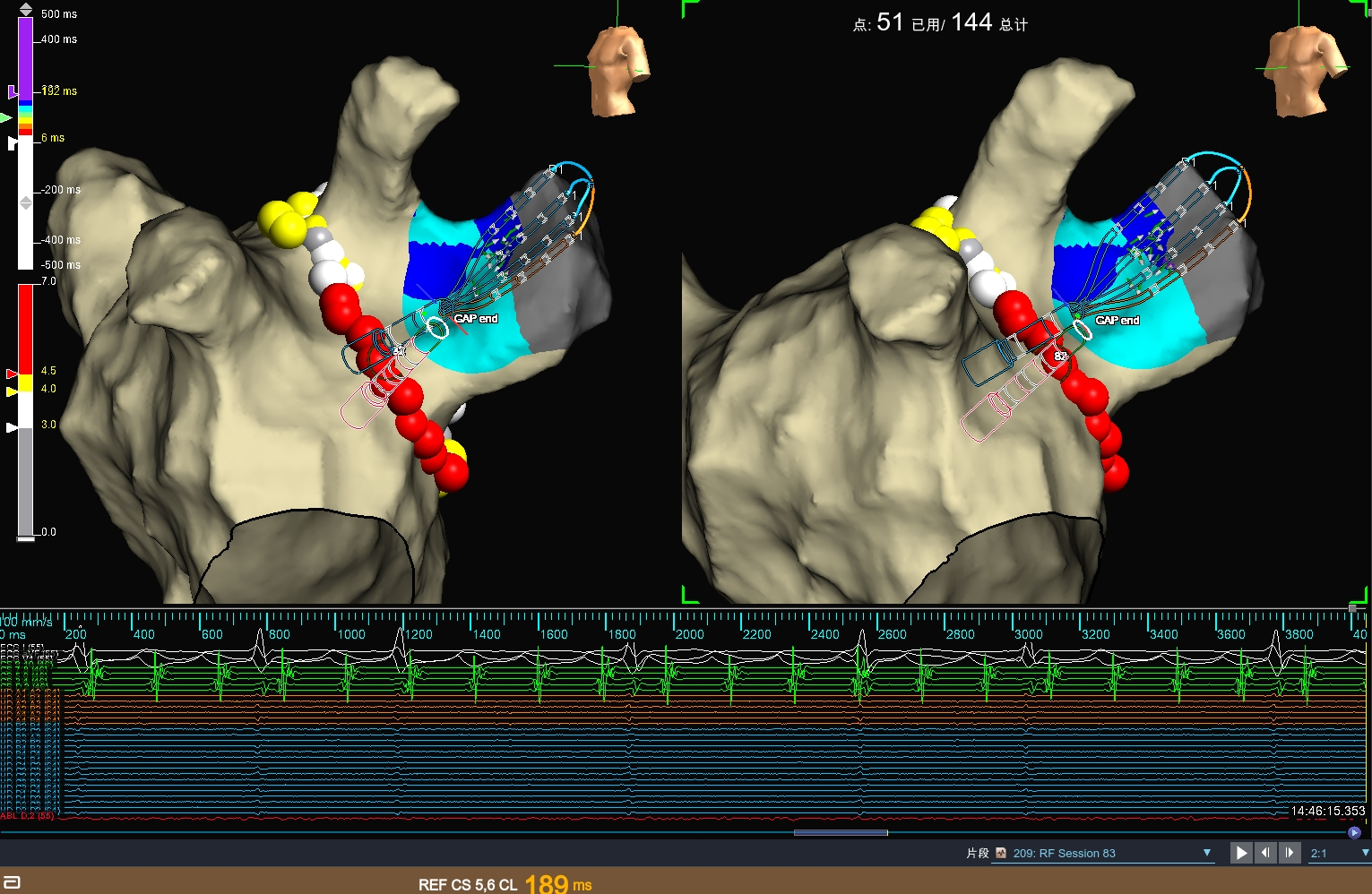

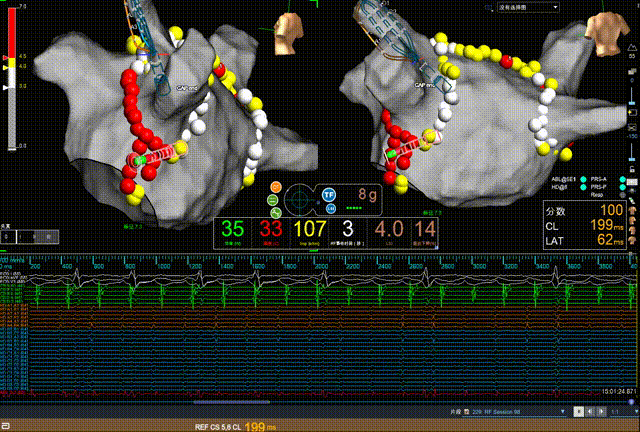

消融顶线
Roof Line消融过程中，AA间期转为200ms。

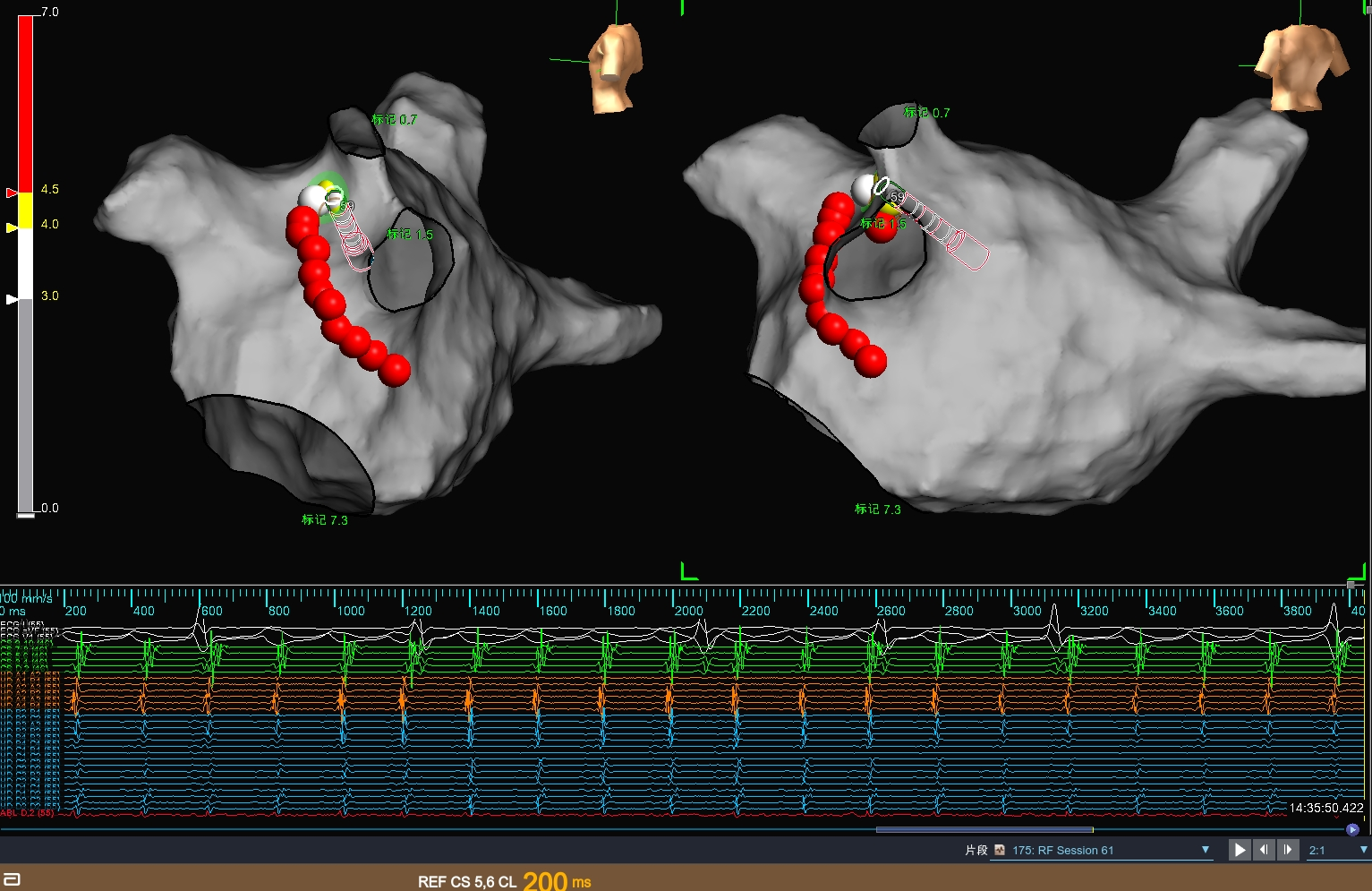

消融二峡线
MI消融过程中，CS极性发生翻转，提示为9-0早的房扑。

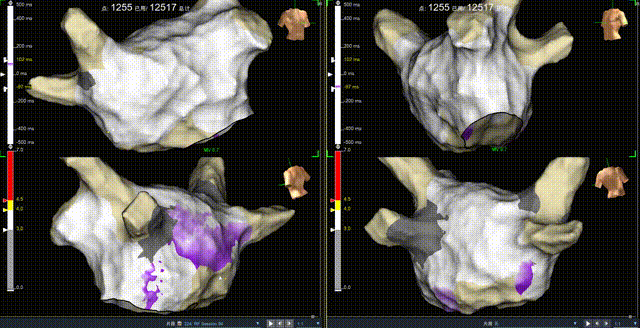

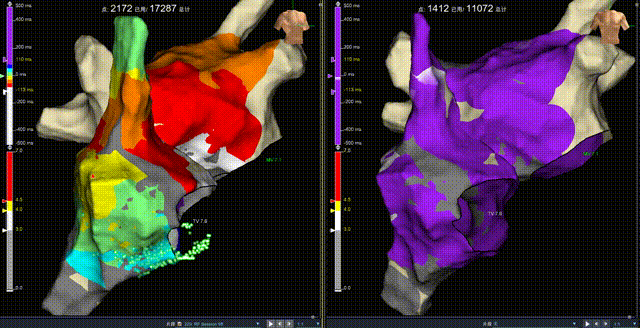

Remap map2
OT确定性：0.3

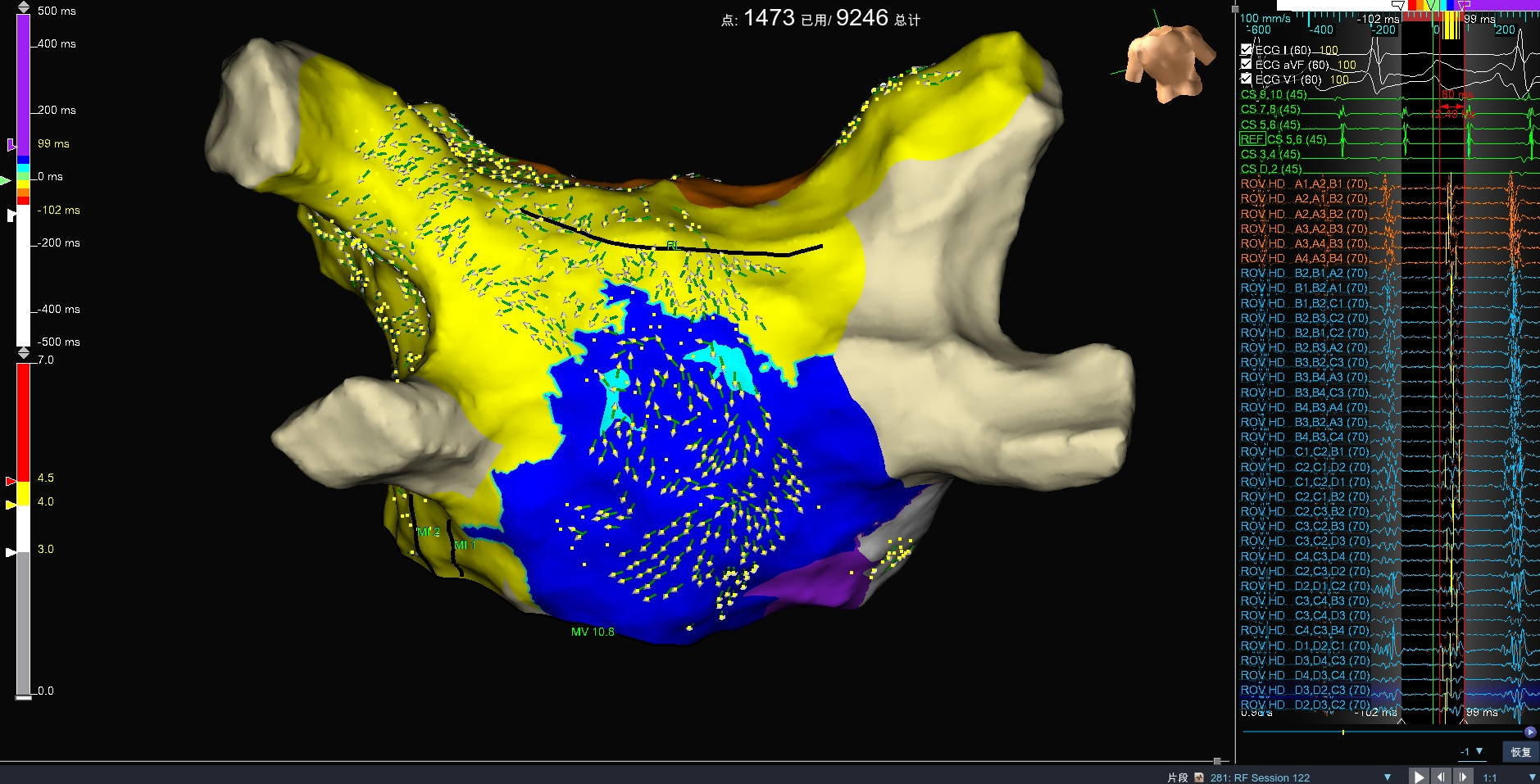

顶部线箭头部分对撞，后壁箭头反转提示顶部线未阻滞，可能有隔肺束参与介导，MI阻滞，该房扑依旧围绕顶部线进行折返。
全图缺少绿色色带，考虑隔肺束参与，内膜面出口为OT反转的青色区域，该处碎裂电位时长80ms。

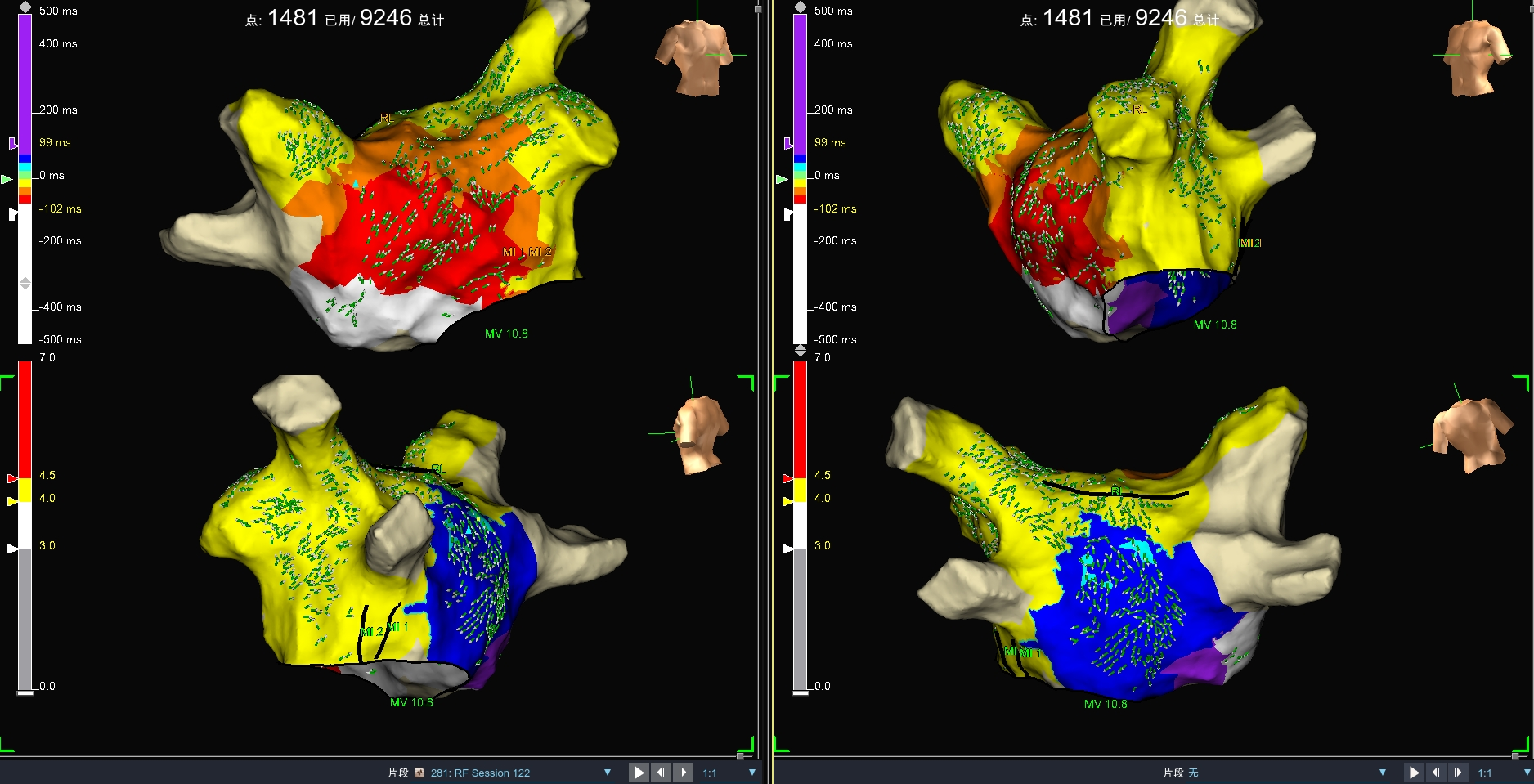

Map 2 propagation
二峡激动图OT均对撞，考虑阻滞，顶部线未阻滞。

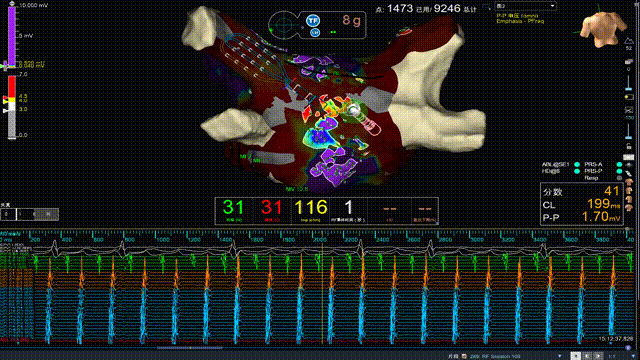

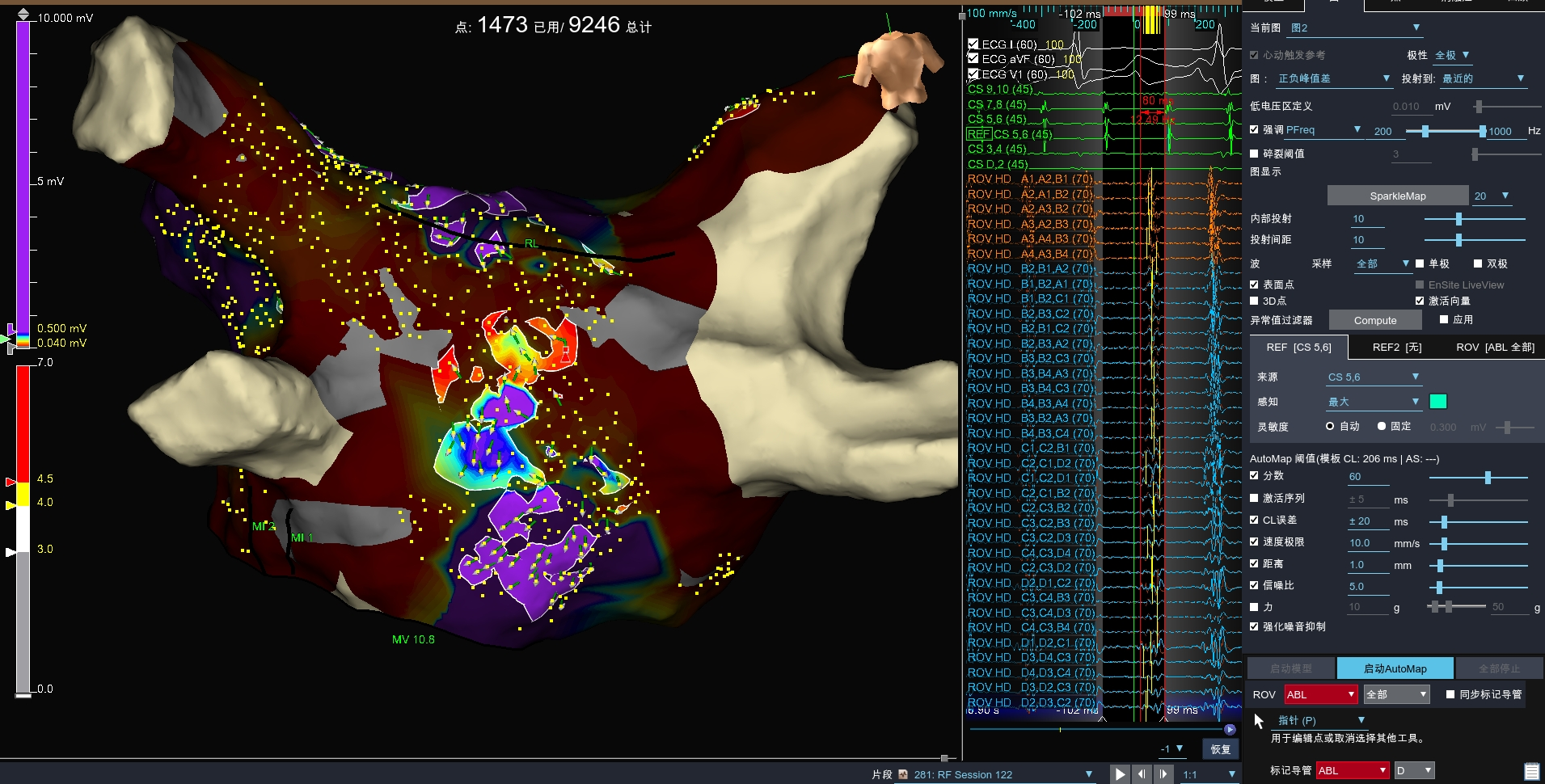

电压图叠加峰值频率
左侧青色区域为低频低电压区排除。
PF:200Hz。
右侧OT箭头反转处为高频低电压，考虑为隔肺束插入出口，故尝试消融此处。
消融
功率35w，走水17ml/min。
一枪周长从200ms延长至230ms,随即在附近巩固。

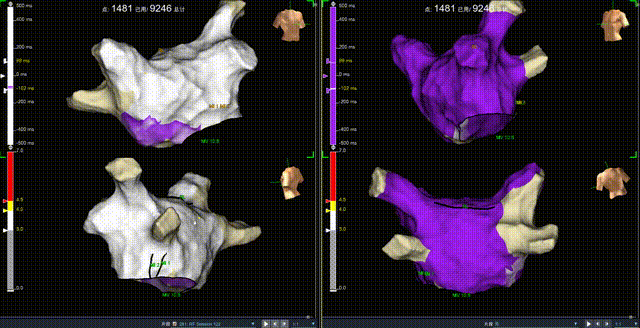

Remap map3
重新标测，OT箭头对撞提示顶部线阻滞。

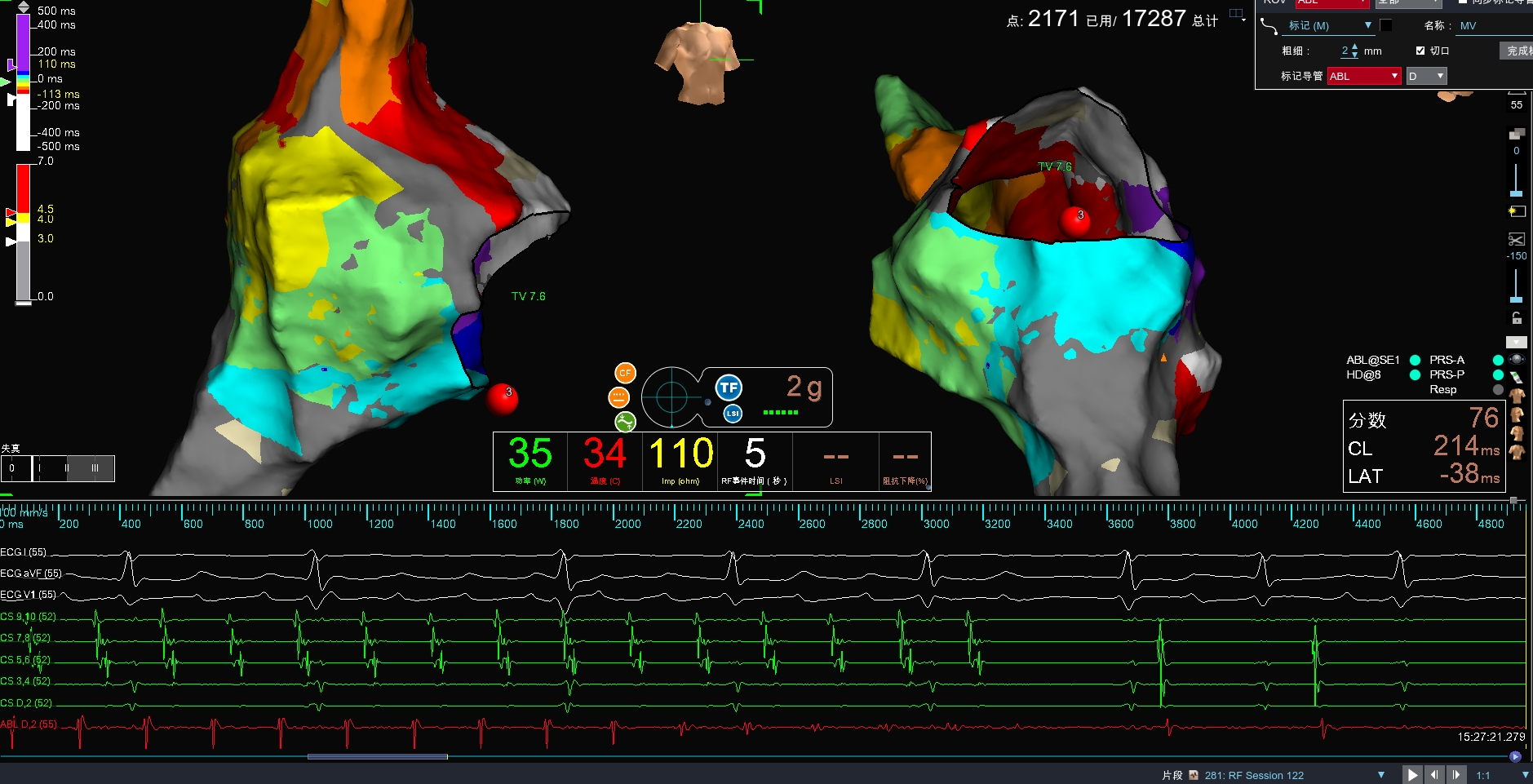

230ms房扑提示：左房为被动激动，RA标测提示为绕三尖瓣环逆钟向折返。

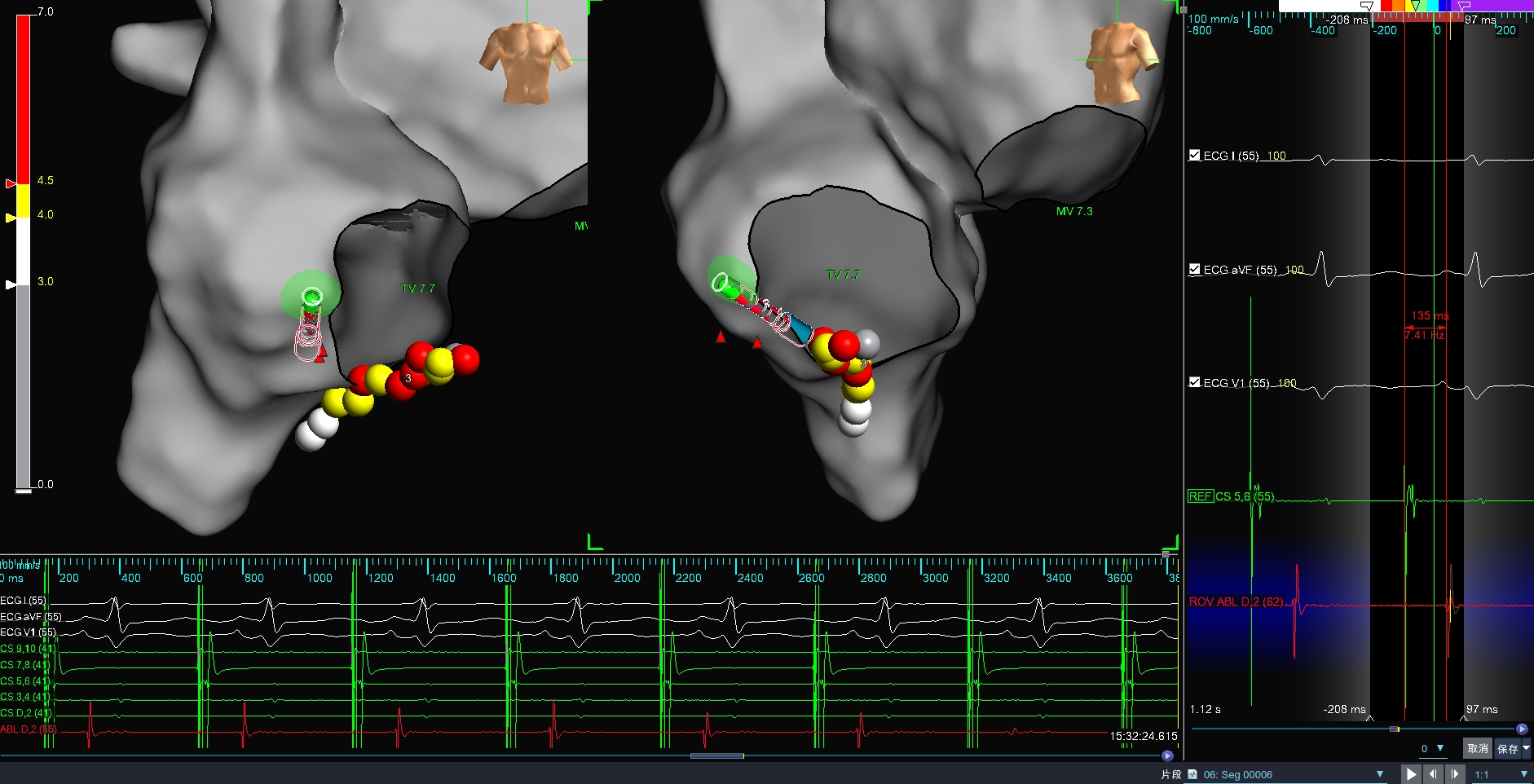

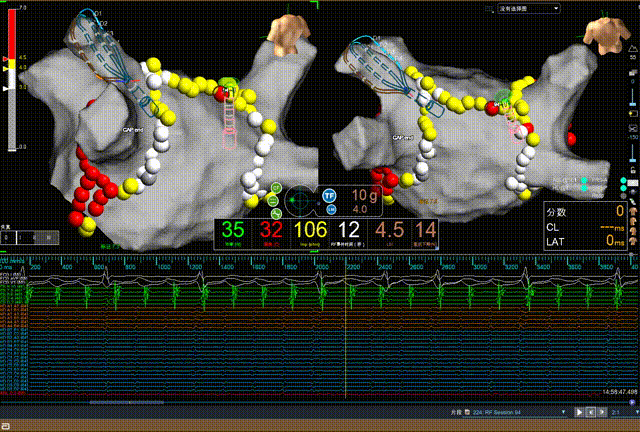

消融三尖瓣峡部
靠近瓣环侧开始消融，一枪房扑终止，患者转为窦性心律。

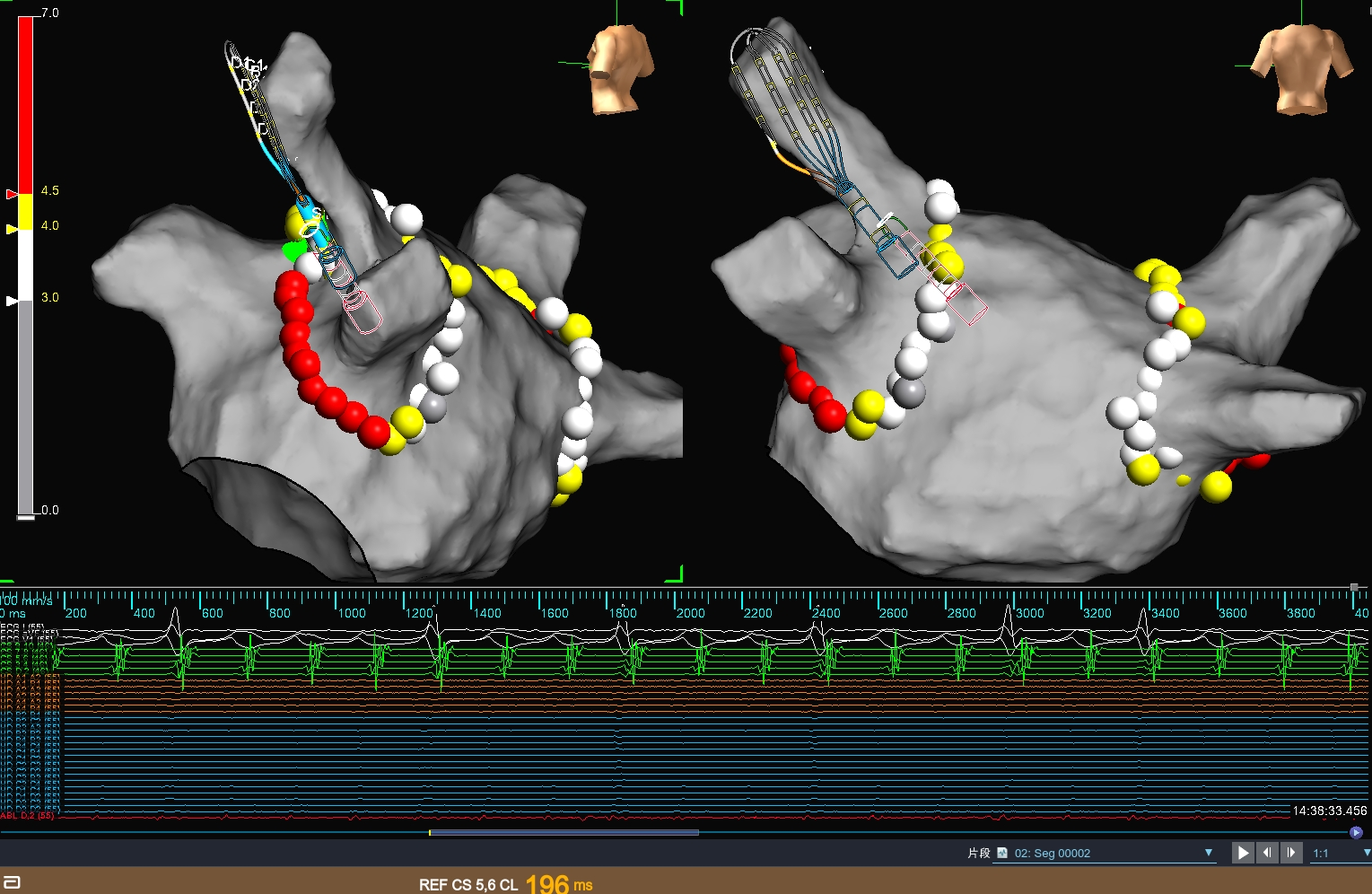

MI CTI消融线验证
三峡验证SA130ms
二峡验证SA111ms
峡部线均阻滞

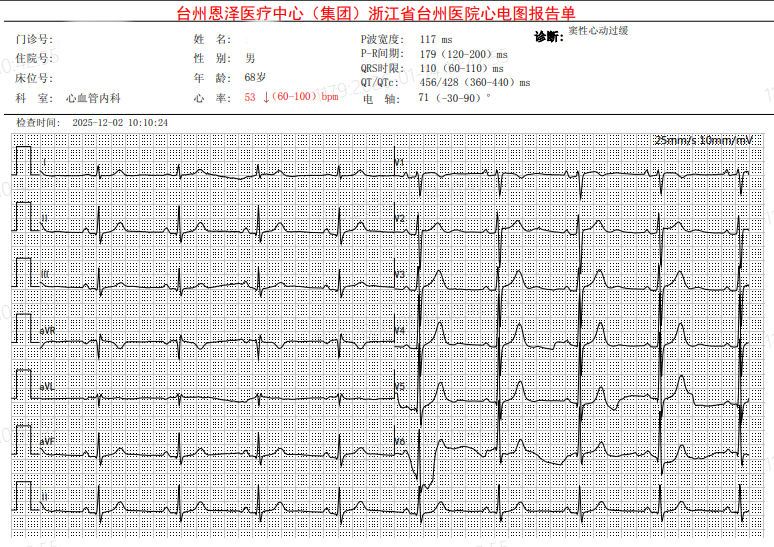

术后心电图
房顶线为容易何阻滞失败？

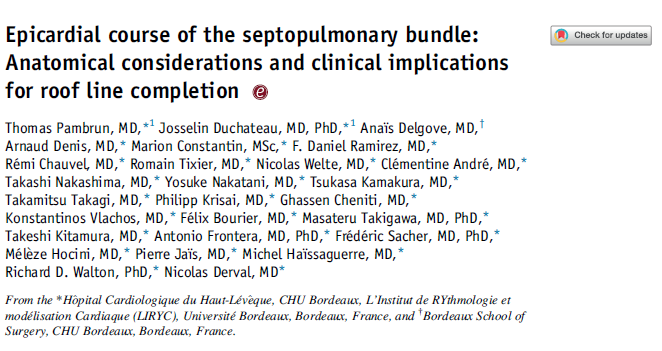

传统认为，房顶线阻滞困难主要与左心房顶部心肌组织较厚有关。但法国波尔多大学医院Thomas Pambrun博士团队的最新研究发现，一个名为 “肺静脉间隔束”（SPB）的特殊心肌束，其心外膜走行可能是导致房顶线出现“心外膜缝隙”的关键因素。
临床研究：纳入了100名接受房颤消融的患者。所有患者均尝试在双侧上肺静脉之间创建房顶线。若房顶线阻滞失败，则在双侧下肺静脉之间创建“后壁线”作为替代。研究者通过心内电信号分析、起搏验证和高密度标测来确认传导阻滞和缝隙位置。
原因分析
一.心外膜短路是元凶：对房顶线阻滞失败病例的电信号分析显示，所有病例都存在通过SPB的心外膜传导，绕过了心内膜的消融损伤。心内膜面看似已形成完整损伤线（局部起搏不能夺获），但激动仍能通过心外膜的SPB“短路”传导过去。
二.存在这种心外膜缝隙时，在左心房顶部总能记录到一种低振幅的”“预激电位””。这个小小的预激信号，正代表了SPB的远场心外膜激动，是诊断该现象的重要线索。
三.显微CT和组织学分析揭示了关键解剖结构：
心肌更厚：双侧上肺静脉之间的心肌确实更厚。
脂肪隔离：在左心房顶部，SPB与SAB之间被一层脂肪组织清晰地分隔开。脂肪的电导率和热导率都很低，这使得在心内膜面施加的射频能量难以有效透壁损伤到被脂肪“保护”着的SPB。

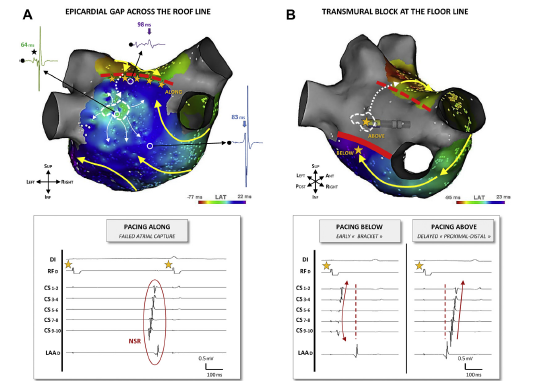

房顶线缝隙与后壁线阻滞
一个复杂电图（左侧，绿色）：在局灶突破点处记录到一个”预激电位”（黑色星号标注）。
一个清晰的双电位电图（上方，紫色）：沿着房顶线记录。
一个标准的三相波电图（右侧，蓝色）：在顶部与后壁（PW）交界处记录。
A部分存在心外膜缝隙的房顶线
在左心耳（LAA）起搏时：
心内膜激动（黄色箭头示意）沿右肺静脉（PVs）周围传导。
心外膜激动（白色虚线箭头示意）则绕过房顶线，去激活左心房顶部（白色实线箭头示意）
B部分：实现传导阻滞的后壁线（以红色实线表示）
在房顶线消融失败（红色虚线）后，针对之前记录到”预激电位”的区域（白色虚线框标注区域），从该后壁线的下方然后上方（黄色星号位置）进行起搏。
这一操作将使冠状窦（CS）的激动模式发生改变：
从原先的"括弧样"模式（此模式激动发生在LAA激动之前）
转变为"近端-远端"模式（此模式激动发生在LAA激动之后）。
高密度标测证实了激动围绕右肺静脉的单向传导（黄色箭头示意），该传导首先需要通过心外膜激动（白色虚线箭头示意）来绕过已形成心内膜阻滞的房顶线。

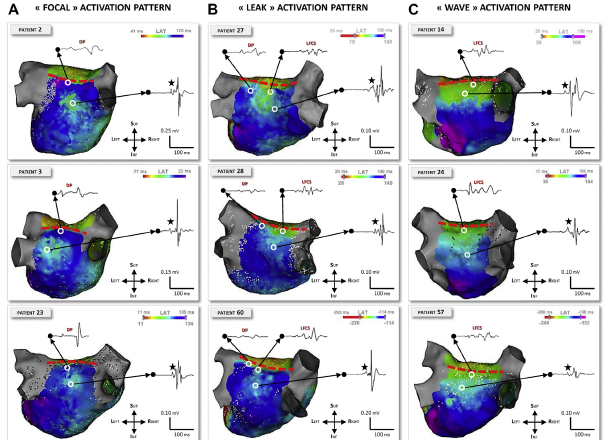

房顶线心外膜缝隙的类型
房顶线以红色虚线表示。请注意，在左心房顶部始终能记录到带有低振幅”预激电位”（黑色星号标注）的电图。
A: "局灶型"模式 其特征是沿整个房顶线均可记录到双电位。
B: "缝隙型"模式 其特征是仅在房顶线的部分区域记录到双电位，而该线的其余部分则显示为低频率连续电图，并且在局部起搏时无法被夺获。
C: "波浪型"模式 其特征是沿整个房顶线均未记录到任何双电位，取而代之的是全程的低频率连续电图。
注：在B型和C型中看似连续的电活动，并不排除心外膜缝隙存在：
低频率连续点图是原场信号的典型表现；
局部失夺获反映了心内膜消融损伤的有效性

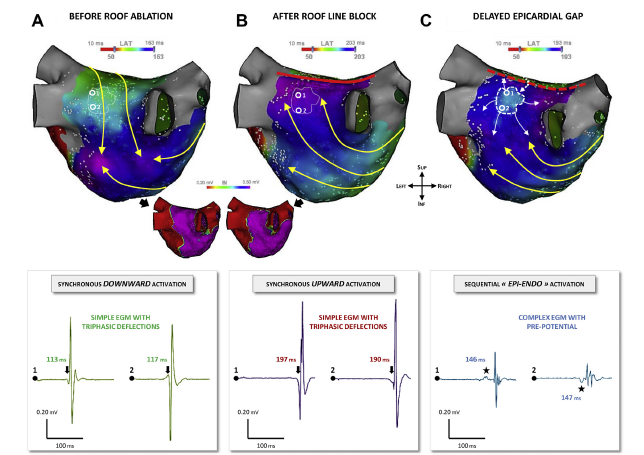

单一患者的三种激动模式
在所有激动标测图中，均在左心耳（LAA）600ms起搏下，于同一感兴趣区域（白色虚线框内）分析电图1和2。该区域未进行消融，电压正常。
A: 房顶线消融前 电图呈现简单的三相波偏转，这是由于房间隔束（SAB）和肺静脉间隔束（SPB）同步向下激动（黄色箭头示意）所致。
B: 房顶线实现透壁阻滞后（红色实线） 电图呈现简单的三相波偏转，这是由于SAB和SPB同步向上激动（黄色箭头示意）所致。
C: 等待期间出现心外膜再传导（红色虚线） 由于SPB（白色虚线箭头示意）和SAB（白色实线箭头示意）的顺序激动，导致了"局灶"激动模式，此前未出现的”“预激电位””现在被记录到。
左心房顶部结构异质性和脂肪间隔
A: 显微CT三维图像
描绘了左心房顶部（Dome）、后壁（PW）、前壁（Anterior Wall）、肺静脉共干（Common Venous Trunk）、脊部（Ridge）、左心耳（LAA）、二尖瓣环（MA）和冠状窦（CS）的相对位置。
B: 显微CT切片视图
显示在左心房顶部，肺静脉间隔束（SPB）和房间隔束（SAB）之间被一个低密度结构（黄色虚线框标注）清晰地分隔开。
C: 大体解剖标本
提示该低密度结构为脂肪组织。标本已切片准备进行组织学分析。
切片1：后壁线区域
SPB和SAB相互邻接，仅有少量脂肪间隔（黄色箭头），壁厚度小于2毫米。注意观察到SPB内有纤维化重塑（红色箭头）。
切片2：房顶线区域
SPB和SAB被丰富的脂肪（黄色箭头）明显分隔，壁厚度大于2毫米。同样，SPB内的纤维化重塑（红色箭头）更为显著。
房顶线评估中的陷阱
对同一次心脏激动进行了三种不同的分析方式比较。图中从上到下标注了四个关键位点（黑色圆圈）：房顶线上方（点1）、房顶线下方（点2）、顶部突破点（点3）和后壁位点（点4）。
A: 常规电虚线）
若仅分析两个位点可图分析（彩色能得出误导性结论：点2和点3的电图似乎表明房顶线已成功阻滞，但点4的电图证据推翻了这一判断。
B: 自动标注分析（彩色圆盘）
采用Wavefront电生理标测系统的自动标注功能（根据最大双极电位振幅（黑色电图）和最大单极-dV/dt（红色电图）确定局部激动时间），生成的激动图显示为向上传导模式，这通常暗示房顶线已实现透壁阻滞。需要特别注意的是：虽然整个房顶线均记录到双电位（白色圆圈），但结论仍然不准确。
C: 手动重新标注（彩色圆盘）
通过手动将标注点调整至最早激动电位，成功揭示了肺静脉间隔束的早期激动现象（绿色星号），最终呈现出真实的"局灶性"激动模式。
临床启示
（1）识别心外膜缝隙：当房顶线消融后传导依然存在，且沿线记录到低振幅“预激电位”时，应高度怀疑SPB导致的心外膜缝隙。常规的双电位和起搏验证方法在此情况下可能产生误导，需要仔细分析电信号形态并进行手动重新标注激动顺序。
（2）有效的替代策略：若确认存在心外膜缝隙，继续在房顶反复消融可能效果不佳且增加风险。此时，研究证明，转向创建“后壁线”（连接双侧下肺静脉）是一个成功率高且实用的替代方案。因为该区域心肌相对较薄，脂肪间隔较少，更容易形成透壁损伤。
（3）最终成功率：采用“房顶线优先，失败则改用后壁线”的阶梯策略，本研究最终实现了95%的患者在肺静脉间成功创建了线性阻滞。
总结
这项研究深刻揭示了左心房复杂的三维解剖，特别是SPB的心外膜走行及其与脂肪组织的关系，是导致房顶线消融困难的重要原因。
在房顶线消融时，要警惕心外膜缝隙的可能；
可以使用HD-Grid的OT功能帮助直观展示“预激电位”；
高密度标测导管（HD-Grid）OT功能在一定程度可以代替拖带判断主被动折返环
将后壁线作为房顶线阻滞失败时一个有效且可靠的备选方案；
理解解剖，方能精准消融。
