摘要
本例为一例二尖瓣机械瓣置换术后老年女性患者，因反复心悸就诊，心电图提示房扑。患者既往外科手术导致左房显著扩大并形成广泛瘢痕及低电压区，在机械瓣结构限制导管操作的背景下，构建了复杂的心房电生理基质。术中在完成双侧肺静脉隔离后，先后诱发并识别出多种不同机制的房性心动过速（4种），包括右房三尖瓣环依赖折返、右房游离壁及间隔瘢痕相关折返，以及可能涉及左房-右房跨房传导（如房间隔及心房后间隔连接）的复杂折返。通过系统性的双房高密度标测，结合激动顺序、拖带及传导向量分析，逐步区分主动折返与被动传导、局灶与大折返机制，并针对不同环路采取个体化消融策略，包括三峡线阻断、瘢痕区至下腔静脉/上腔静脉的线性连接以及关键插入点的精准消融，最终实现全部心动过速终止且无法再次诱发。该病例提示，二尖瓣机械瓣术后房扑多为外科瘢痕与解剖重构共同作用下形成的多通道复杂折返网络，临床中应强化术前对手术方式及解剖改变的预判，术中坚持“标测优先、整体评估、分层处理”的策略，尤其需警惕跨房传导参与及多机制并存的情况，从而提高手术成功率并降低不必要的消融损伤。
患者信息
患者老年女性,慢性病程。
患者数月前出现心悸不适,查心电图提示房扑。既往二尖瓣机械瓣术后2年,长期华法令治疗。
查体：神清,精神可,口唇无紫绀,颈部浅表淋巴结未及肿大, 颈静脉无怒张,两肺呼吸音清,未闻及干湿性啰音。心界无增大,心律齐,心脏瓣膜听诊区未及杂音,A2>P2。腹平软,无压痛反跳痛,未及包块,肝脾肋下未及。Murphy's征阴性。移动性浊音阴性。双肾区无叩痛,双侧输尿管走行区无压痛。双下肢无水肿。神经系统检查阴性。Allen's试验阳性。
门诊心电图
V1导联F波正向，
II、III、aVF导联F波正向，考虑不典型房扑。

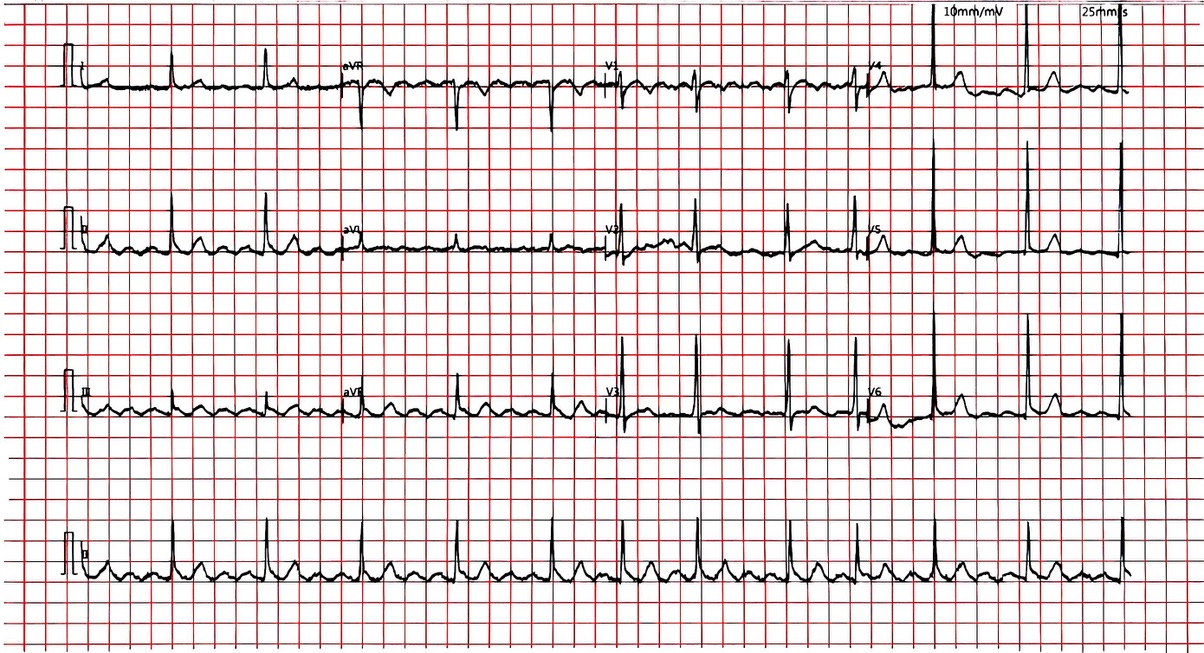

术前十二导联心电图
心超提示
1.二尖瓣机械瓣置换术后,人工瓣流速、压差正常范围
2.三尖瓣成形术后,三尖瓣中等量反流
3.双房增大,左心功能减低,心律失常

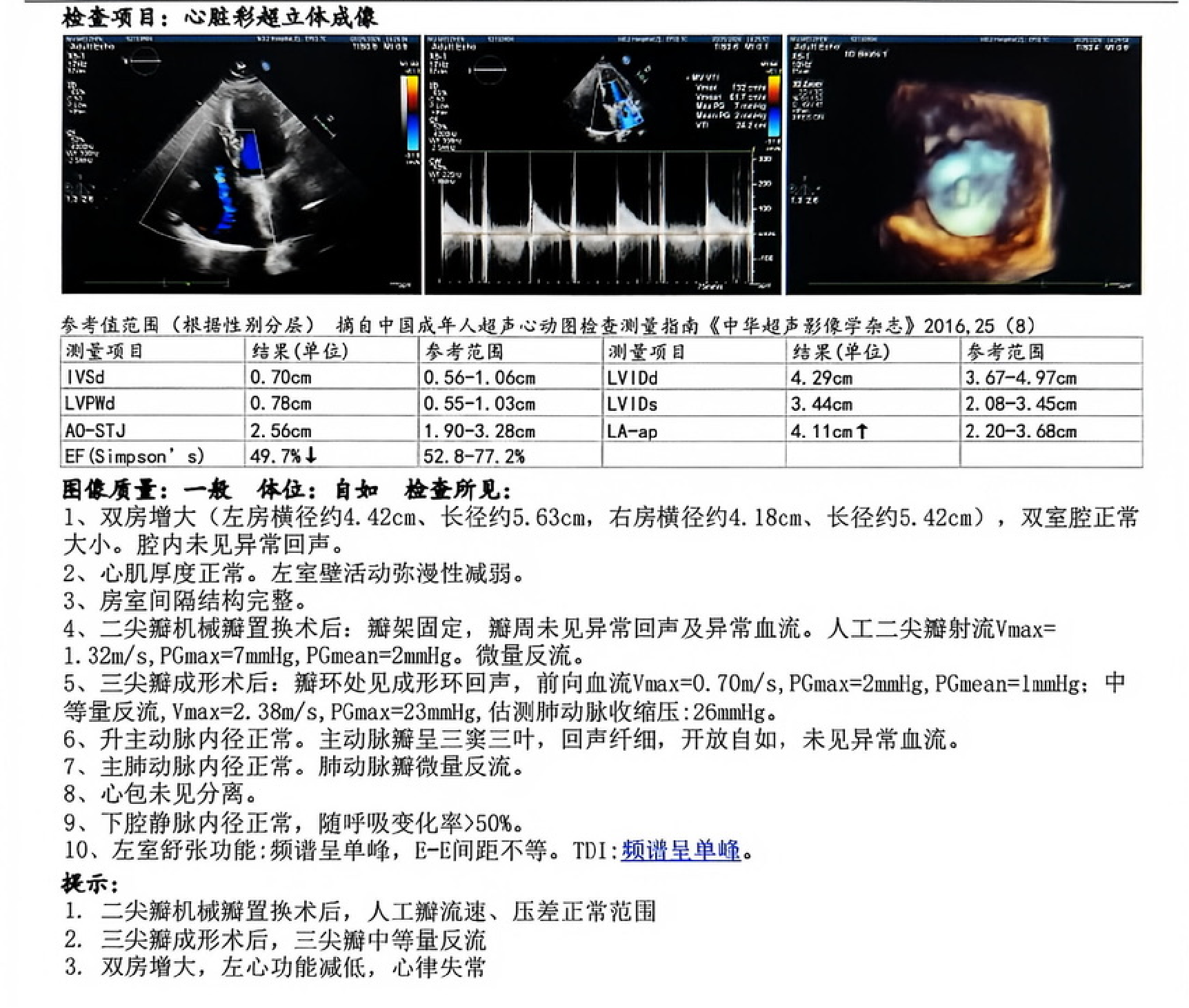

术前心脏彩超结果
左房CT增强评估
左心房增大,两侧肺静脉走行自然,管腔未见明显狭窄和局限性扩张,未见异常血管团和侧支血管。左心房及心耳未见明显充盈缺损。主动脉弓混合斑块。
临床背景与本例难点
本例患者既往二尖瓣机械瓣置换术后，其中难点可分为：
1.机械瓣对导管操作的限制：
导管无法跨越机械瓣，因其中瓣叶活动存在导管卡顿与机械损伤风险；
导致部分关键环路区域可能无法直接接触标测；
2.房间隔穿刺困难：
既往手术造成的房间隔瘢痕可能出现经房间隔穿刺困难，使穿刺位置受限；
可能影响导管在左房的稳定性与操作便利性；
3.左房解剖可能严重重构：
患者存在左房扩大；
可能存在广泛低电压区；
因外科切口与低电压区可能导致多个潜在折返通道并存；
4.若与二尖瓣峡部相关则消融可能存在较大风险
术前判断与初始策略
术前判断：
该患者房扑大概率为与外科术后的瘢痕相关的折返。
初始策略：
先行双侧PVI消融，避免肺静脉的干扰，同时尽可能保持房扑周长稳定便于标测；
PVI后于左房先行标测判断折返环是否于左房相关，若不相关则标测导管退入右房标测；
双房标测完整后判断心动过速机制为折返或是局灶，制定对应消融策略；
术中：
注意标测电压基质，定位外科术后疤痕区域与低电压区，关注长程碎裂电位区域。
双侧PVI后第一种心动过速
患者在双侧PVI后发作心房周长为217ms心动过速；
A：V=2:1；
CS近端与远端领先，远端略领先于近端；
V1导联呈负向，下壁导联为正向

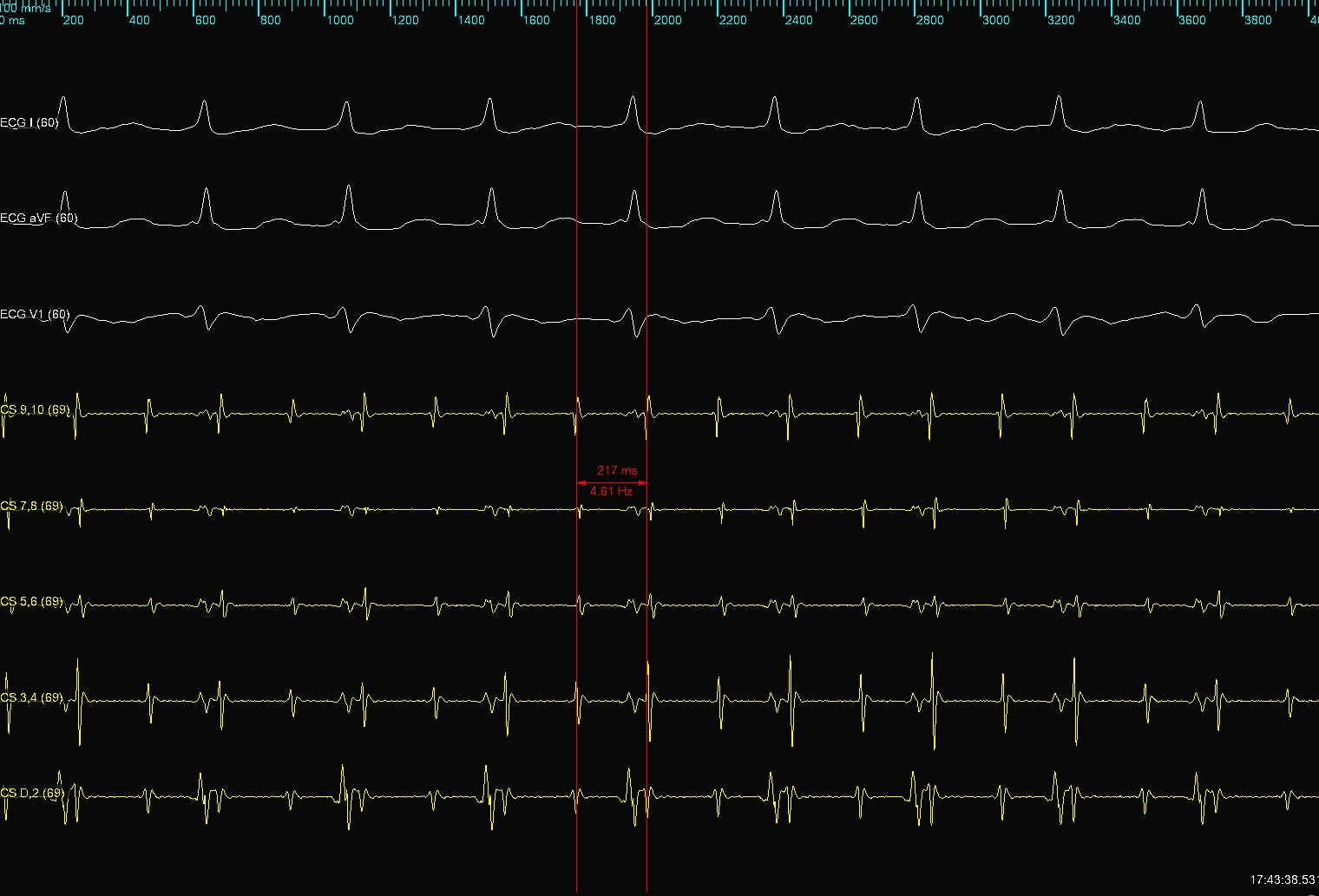

第一种心动过速腔内图
双侧PVI后第一种心动过速标测结果
可见左房右侧前壁最早激动，呈局灶扩步，左房色带缺失，考虑被动传导；
右房围绕三尖瓣环顺钟向色带齐全，OT向量证实传导成立；
右房游离壁存在一逆钟向折返，OT向量证实传导成立；

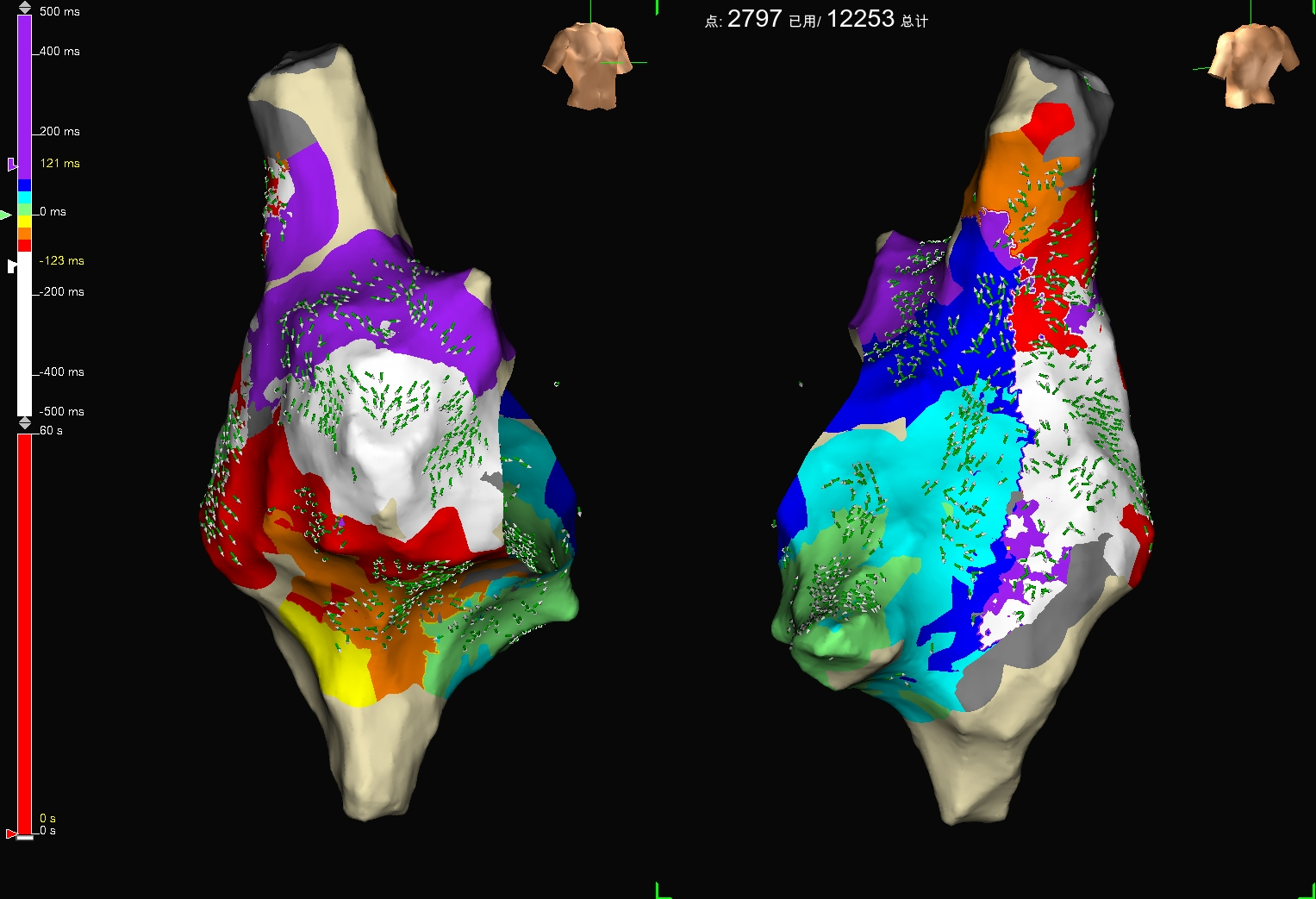

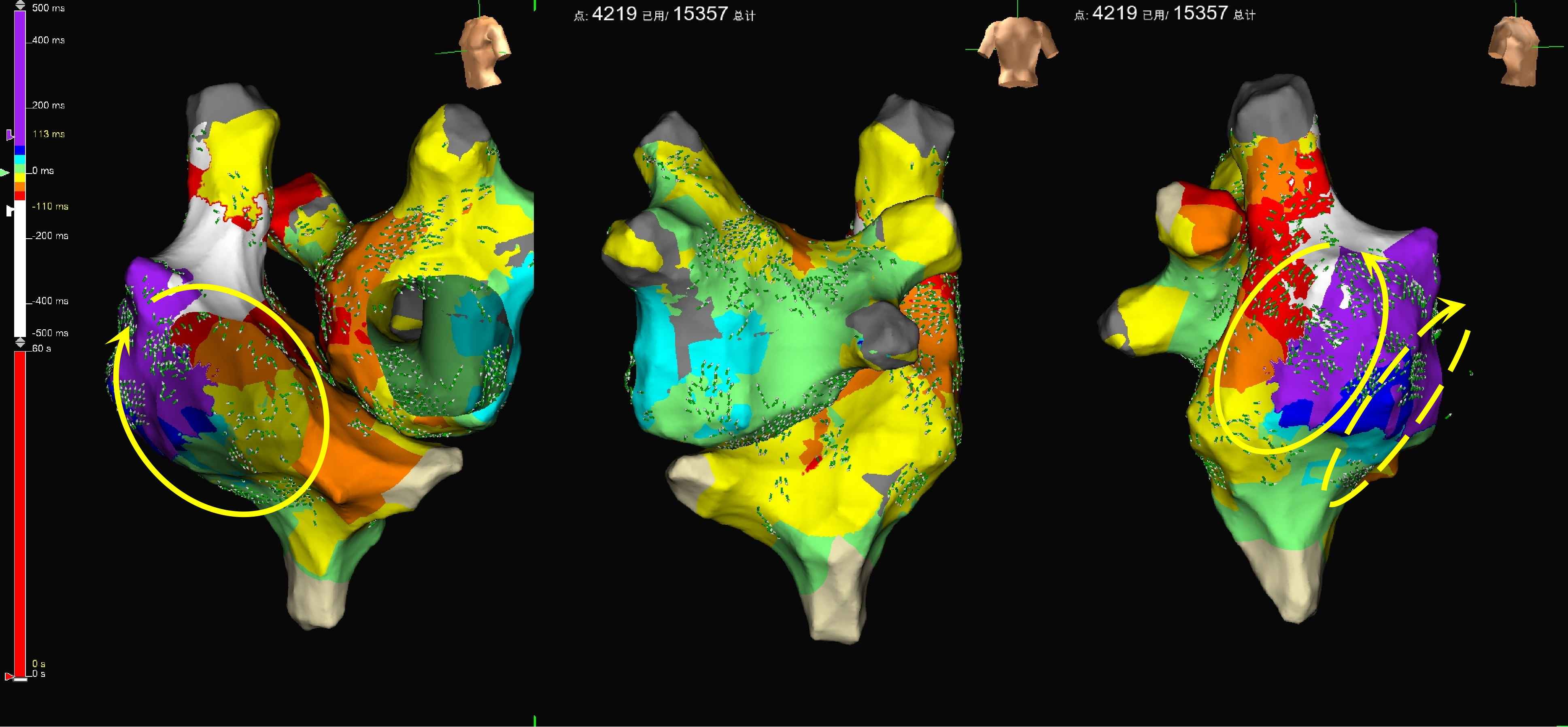

第一种心动过速标测结果

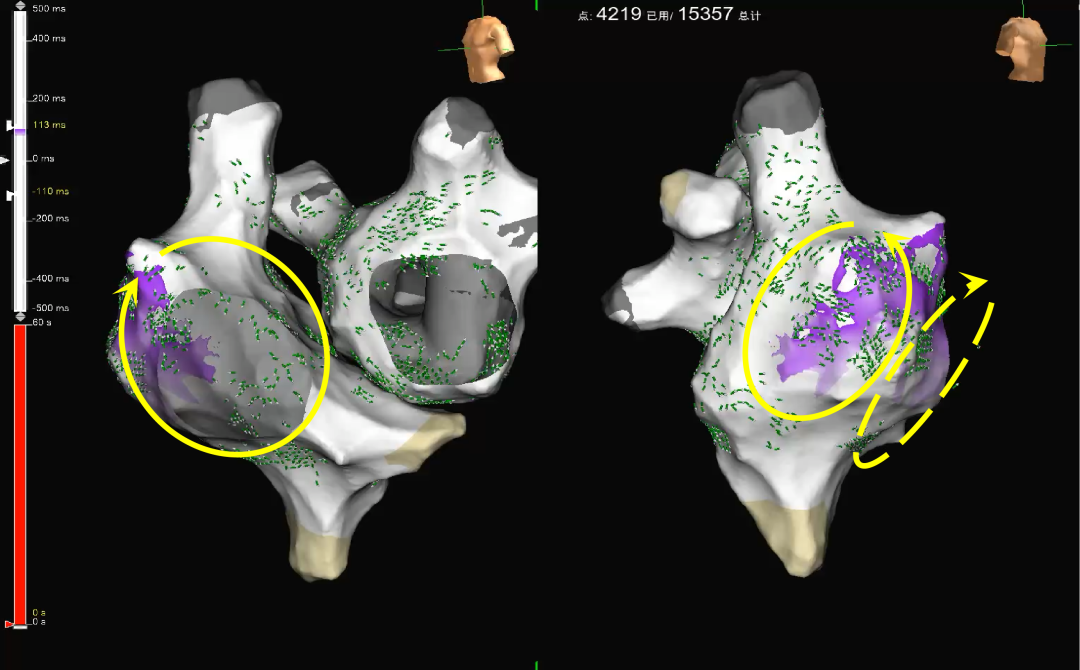

第一种心动过速左右心房传导图
双侧PVI后第一种心动过速消融策略
消融三峡线阻断围绕三尖瓣环折返环；
右房游离壁疤痕区连接到下腔静脉阻断游离壁折返环；
消融过程中心动过速周长未发生明显变化，完成既定消融策略后重新标测；
第一种心动过速消融策略
双侧PVI后第二种心动过速标测结果
可见右房间隔逆钟向存在折返，色带齐全；
OT箭头验证传导成立；
右房游离壁靠近下腔静脉处OT箭头对撞，考虑被动激动，不存在折返；
左房右侧前壁最早激动，呈局灶扩步，左房色带缺失，考虑被动传导；

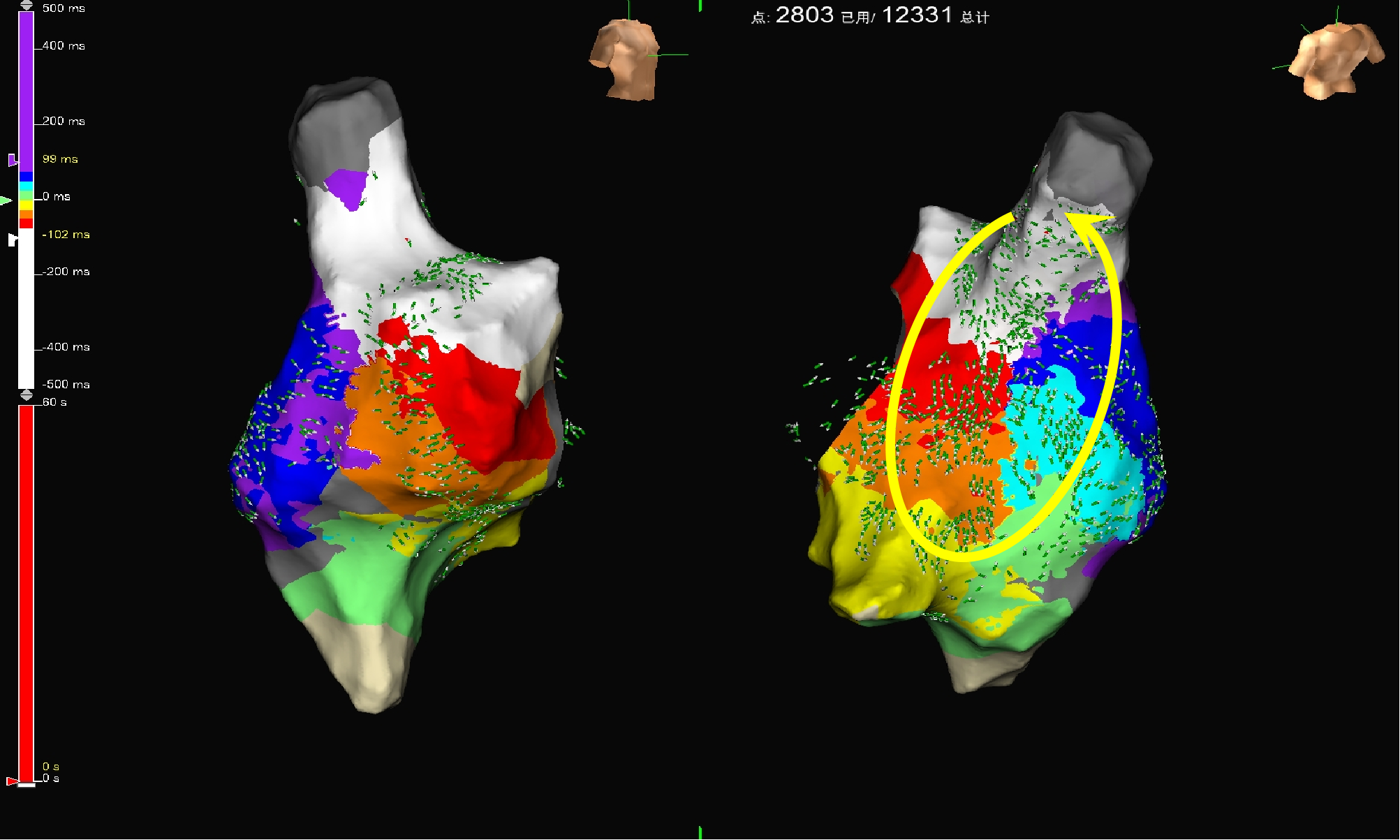

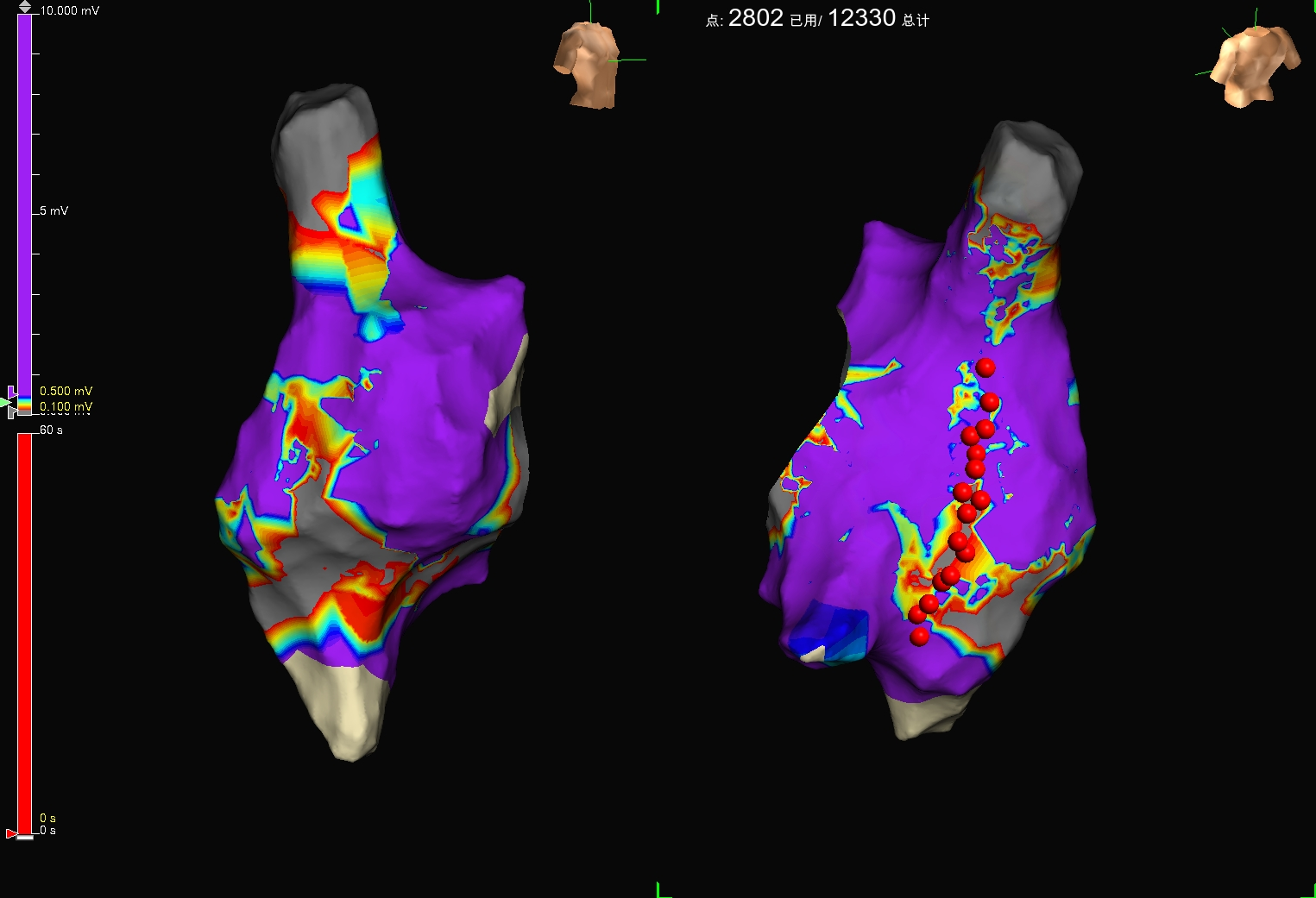

第二种心动过速标测结果（RA）
第二种心动过速标测结果（LA）
双侧PVI后第二种心动过速消融策略
消融右房间隔疤痕到下腔静脉阻断间隔折返；
消融过程中心动过速周长发生变化（217ms230ms），完成既定消融策略后重新标测；
第二种心动过速消融策略
双侧PVI后第三种心动过速标测结果
右房间隔紫色最早，呈局灶扩布，色带不全；
左房右侧前壁橙色最早，呈局灶扩布，色带不全；

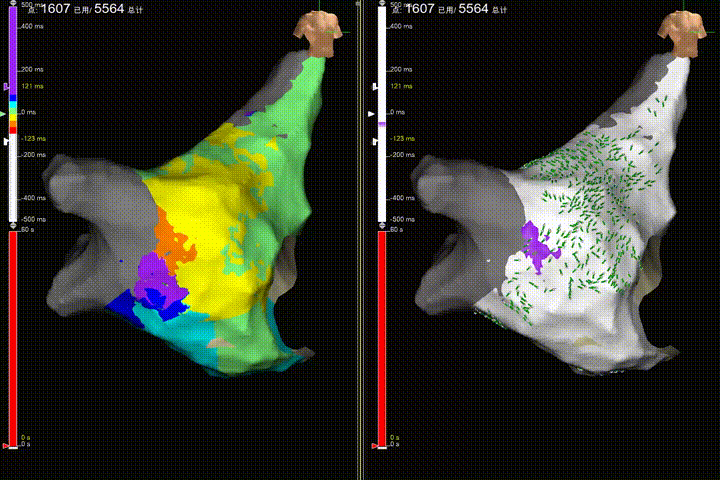

第三种心动过速标测结果（RA）

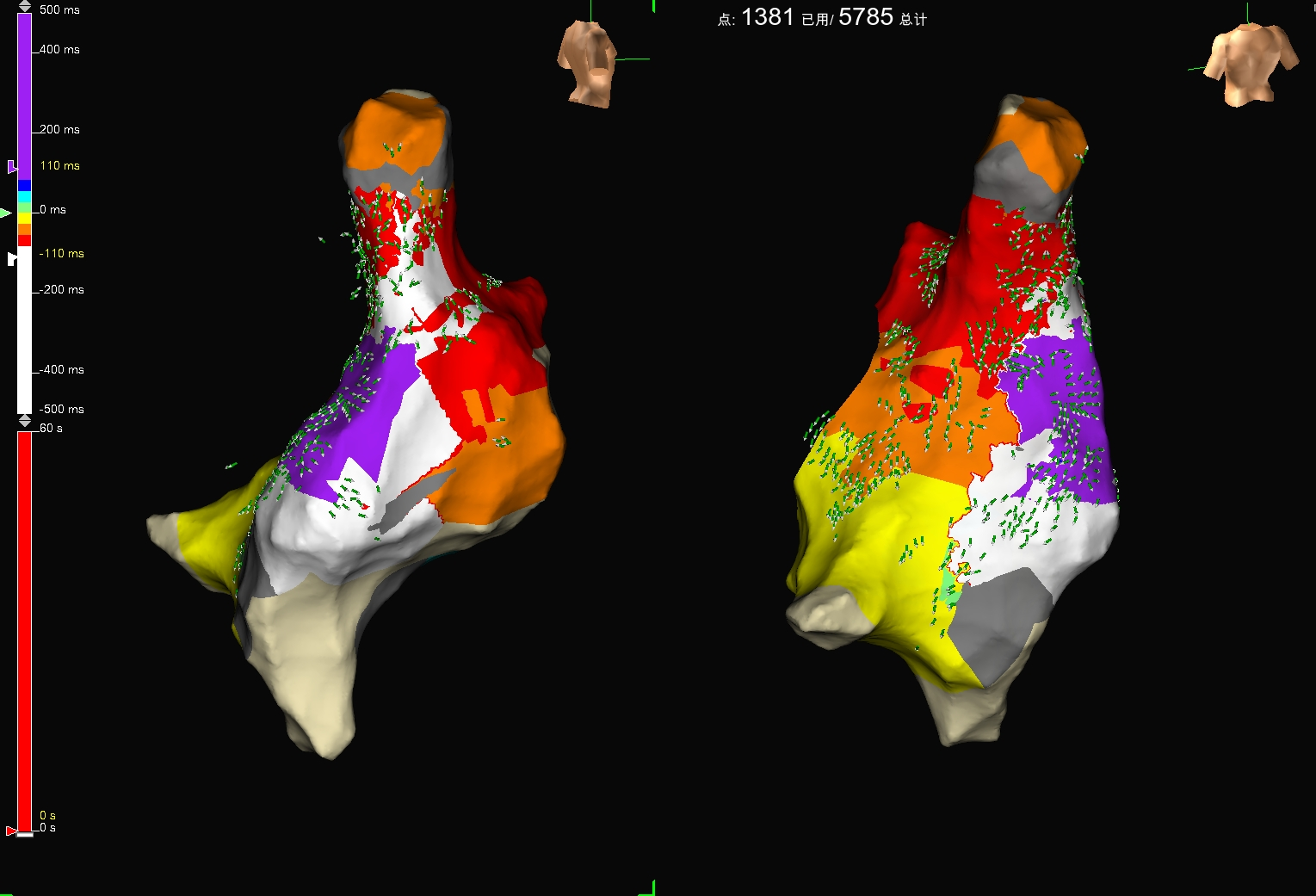

第三种心动过速标测结果（LA）
双侧PVI后第三种心动过速标测结果
当把左右心房激动连接起来，可以发现间隔介导的双方折返：
左房右侧前壁橙色区域可见OT箭头提示明显插入点，考虑房间隔插入；
右房后间隔紫色区域由OT箭头亦可见一明显插入点，考虑心房后连接插入；

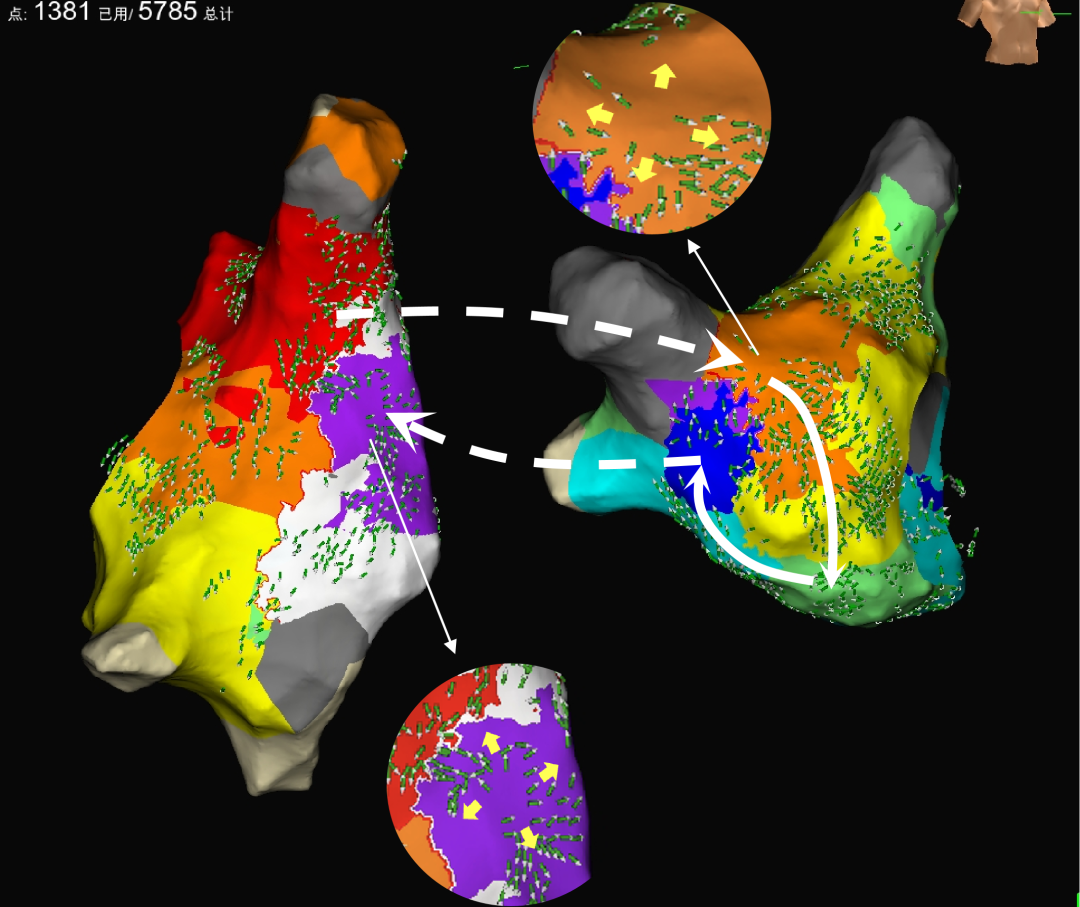

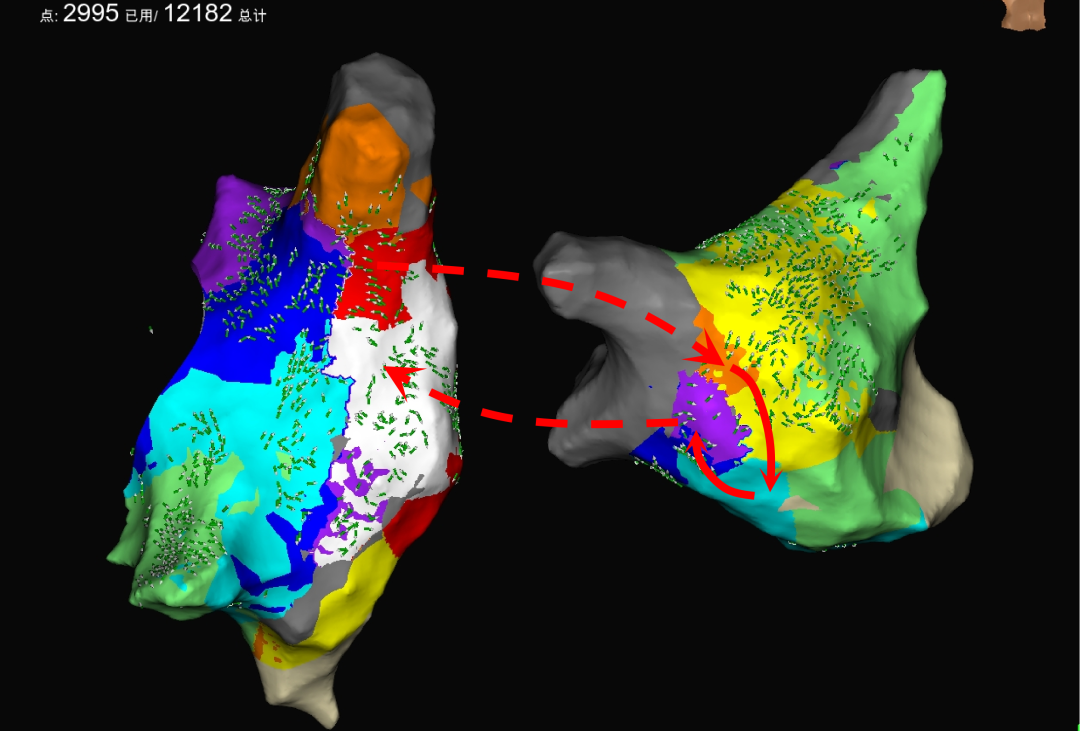

第三种心动过速间隔双房折返示意图
双侧PVI后第三种心动过速消融策略
间隔拖带未能成功，术中考虑于左房最早插入点消融，消融过程中成功终止心动过速；
终止后继续于附近区域巩固消融（如下图所示）；

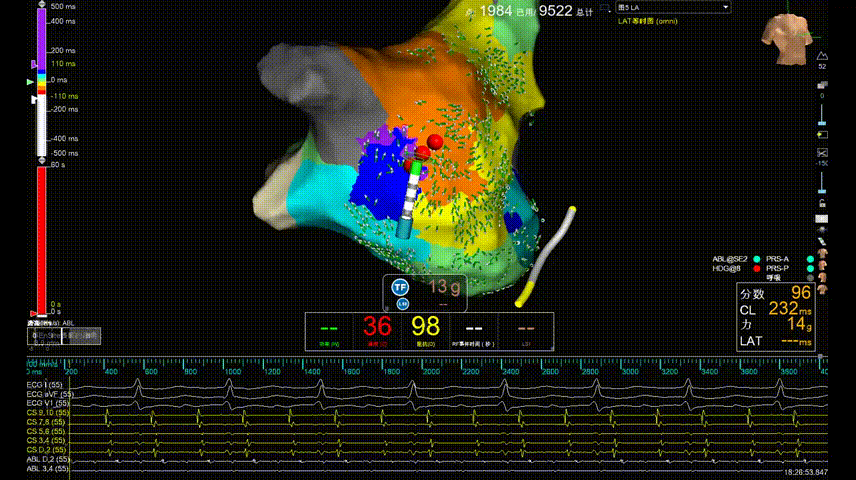

第三种心动过速消融终止片段

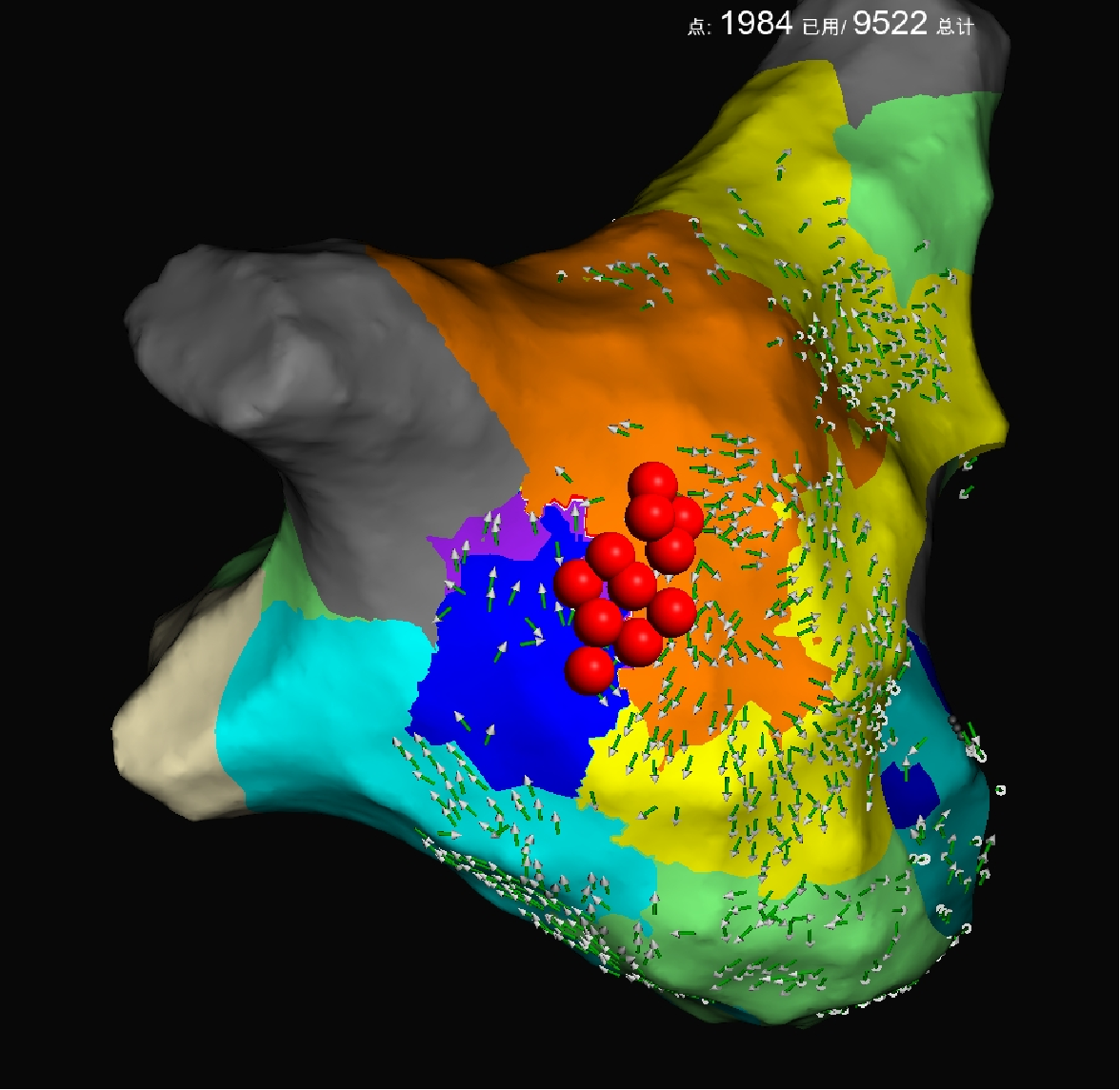

第三种心动过速左房消融区域

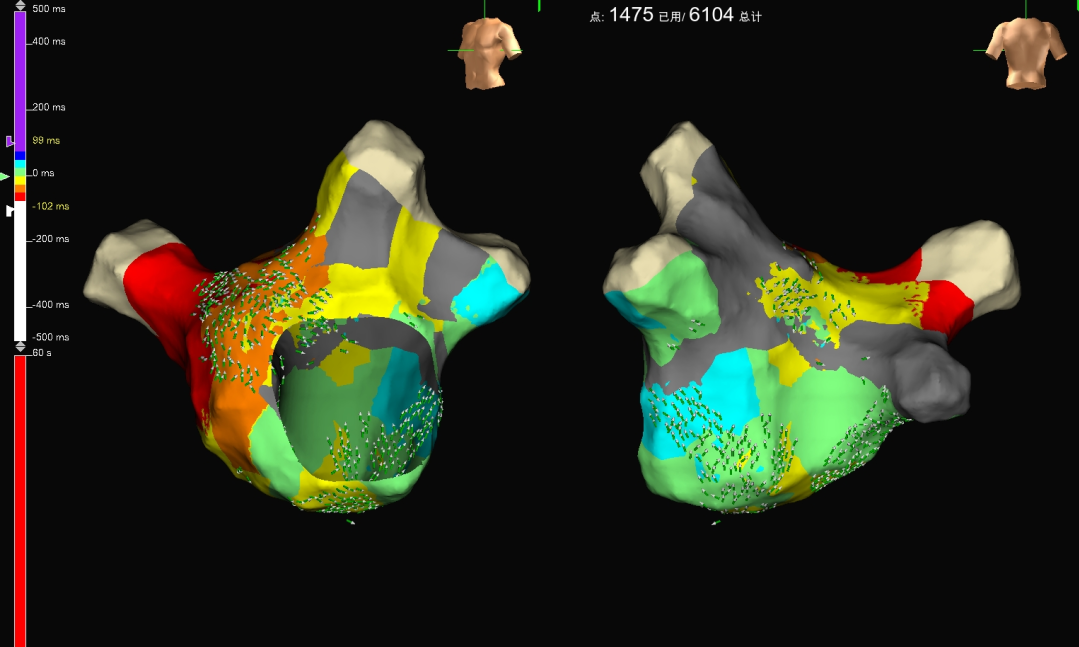

第四种心动过速标测结果（RA）
心房S1S1刺激诱发出第四种心动过速；
心动过速周长以及冠状窦电位顺序与第三种几乎一致；
先于右房标测，三峡内膜面阻滞；
三尖瓣5点（橙色点）存在一扩布样插入点；
疑似外膜插入相关的三尖瓣环逆钟向折返，但于右房游离壁拖带结果不佳，遂于左房补充标测；
第四种心动过速右房标测结果

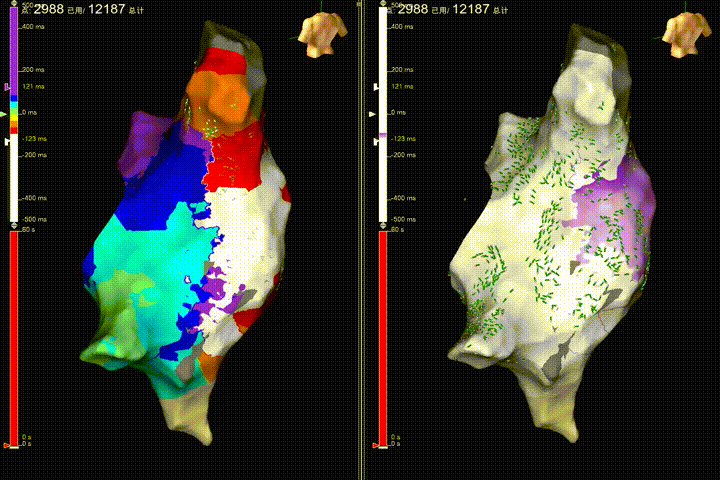

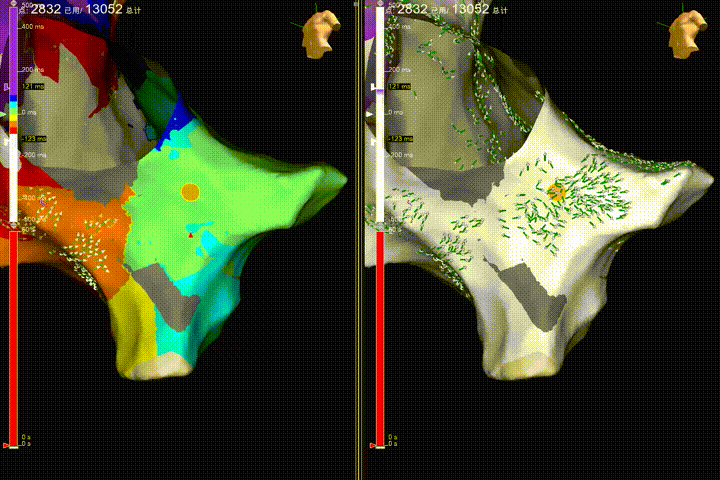

第四种心动过速右房局部传导图

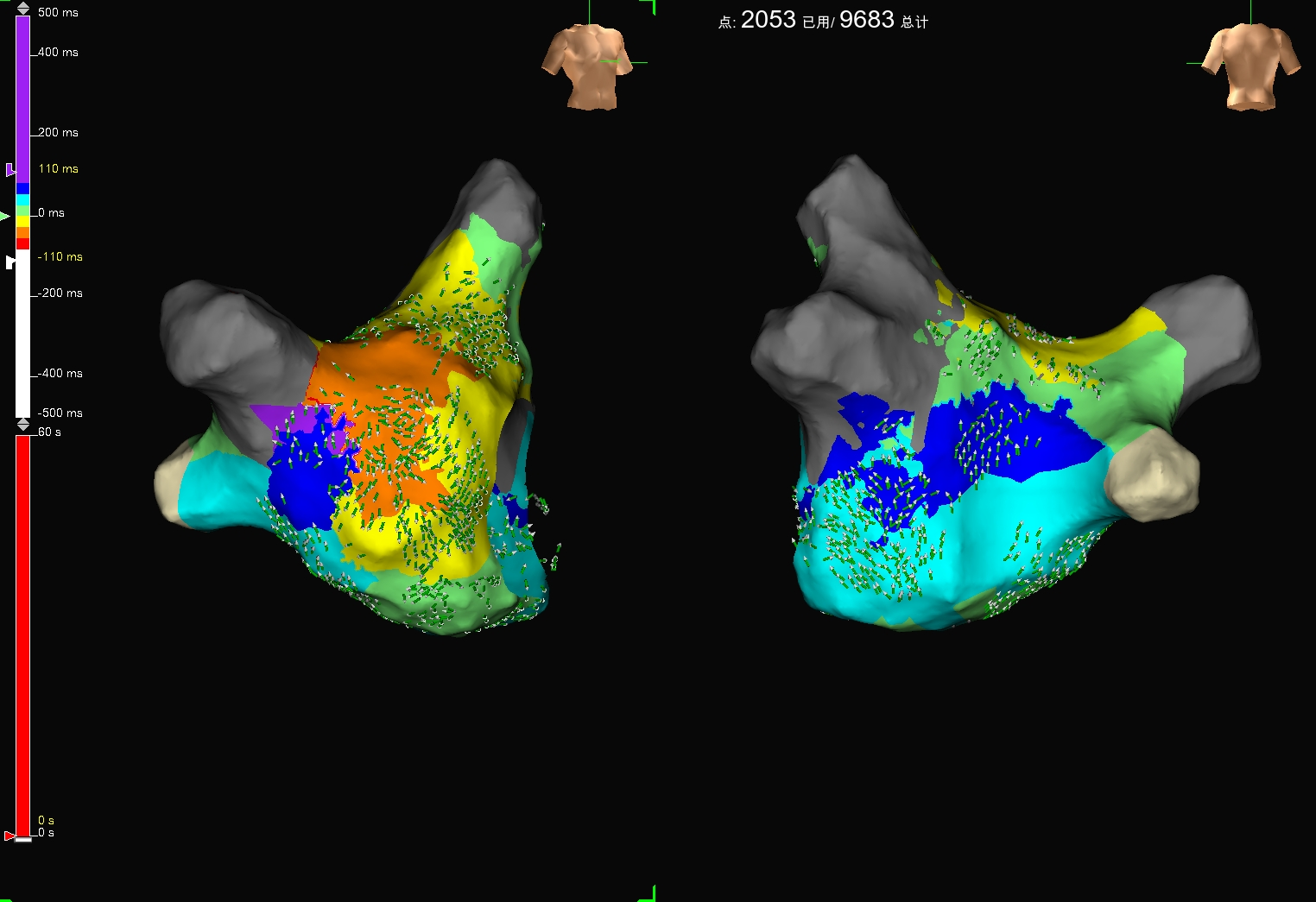

第四种心动过速标测结果（LA)
补充左房激动后，可见左房橙色最早，呈扩布传播，且右房对应区域与其色带不连续（or因先前消融导致传导缓慢？）；
且橙色区域OT未见插入样扩步传播？
考虑为左方间隔起源局灶；
CL=230ms第四种心动过速标测结果

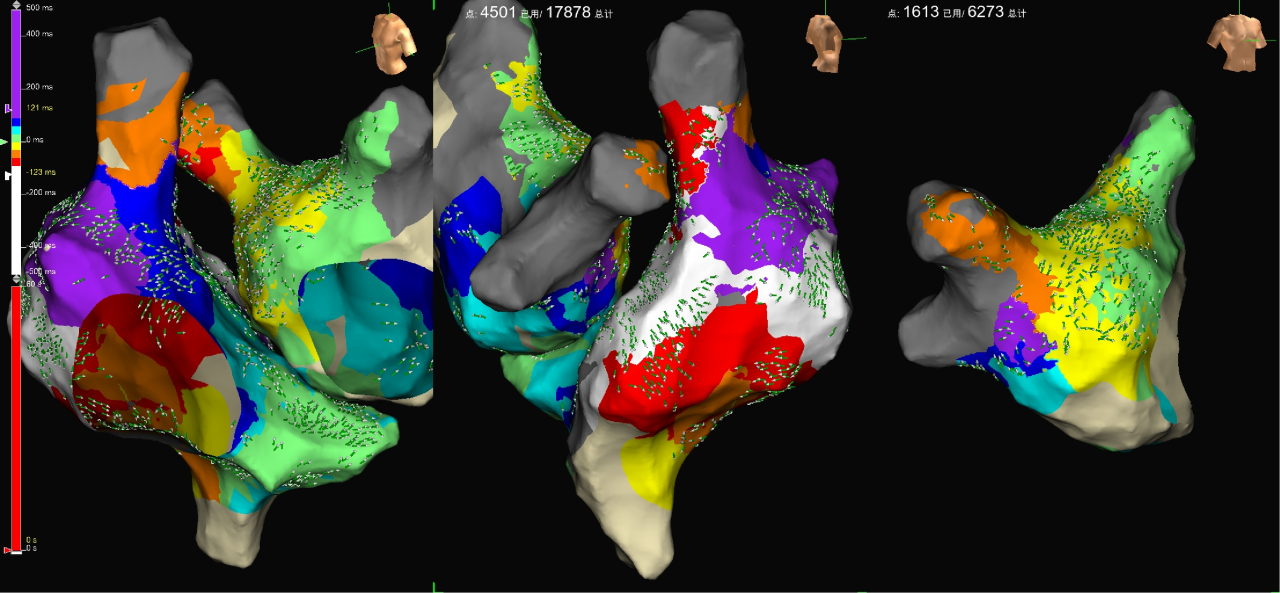

第四种心动过速标测结果
结合左右心房激动顺序，可以发现类似于第三种心动过速的间隔介导的双方折返。
第四种心动过速的间隔双房折返示意图
第四种心动过速标测结果
切换成电压图并叠加峰值频率（350Hz-1000Hz）后发现在左房的折返路径上存在高频低电压区域

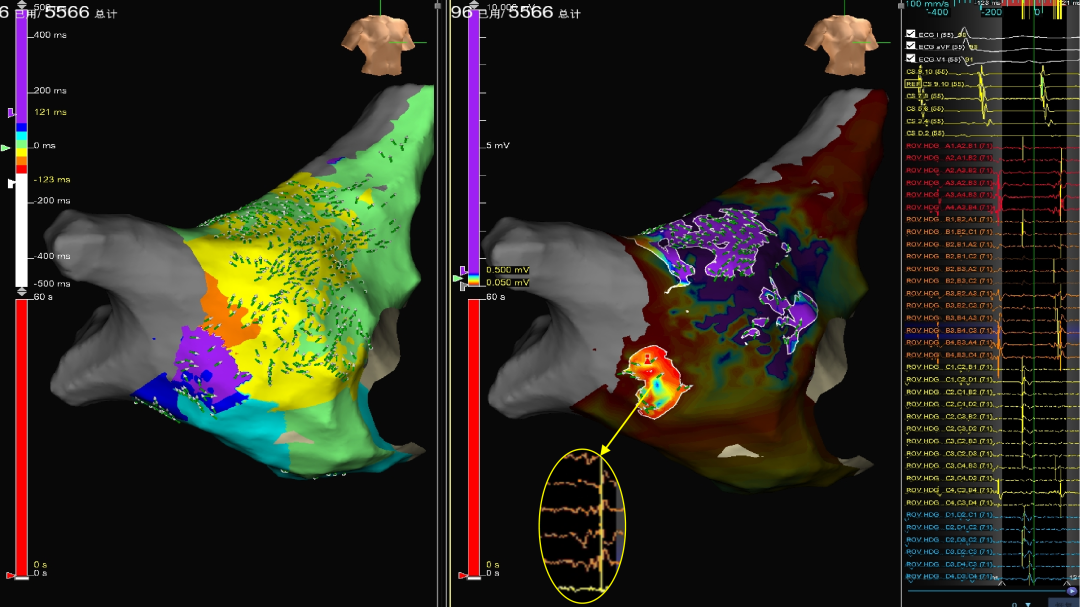

第四种心动过速左房电压图叠加峰值频率
第四种心动过速消融策略
于折返路径上高频低电压区域消融，成功终止心动过速，继续于左房行该区域基质改良。

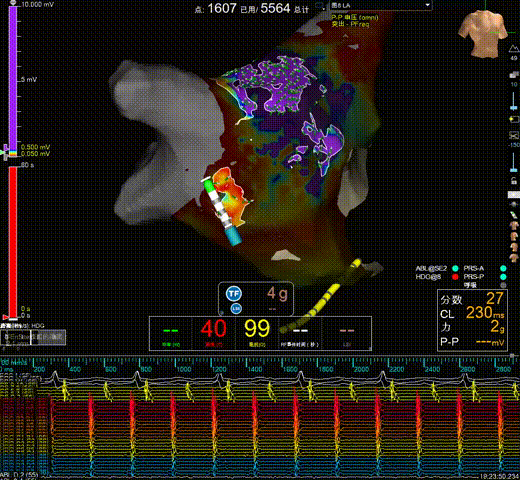

第四种心动过速消融终止片段

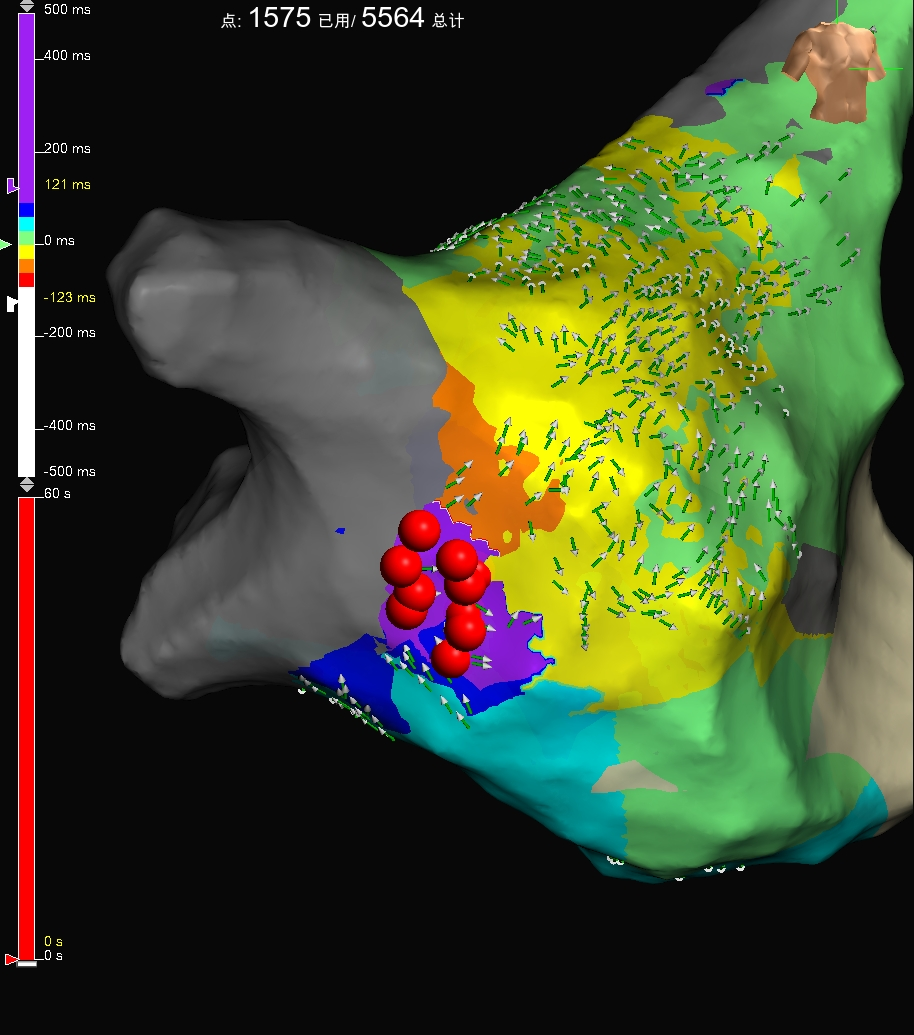

第四种心动过速左房消融区域
第四种心动过速消融策略
左房消融结束后在右房对应区域补充消融；
此外，于右房：巩固先前右房间隔疤痕区域至下腔的消融线；右房间隔疤痕区连接至上腔静脉；
后反复心房Burst刺激未诱发任何心动过速，术毕。

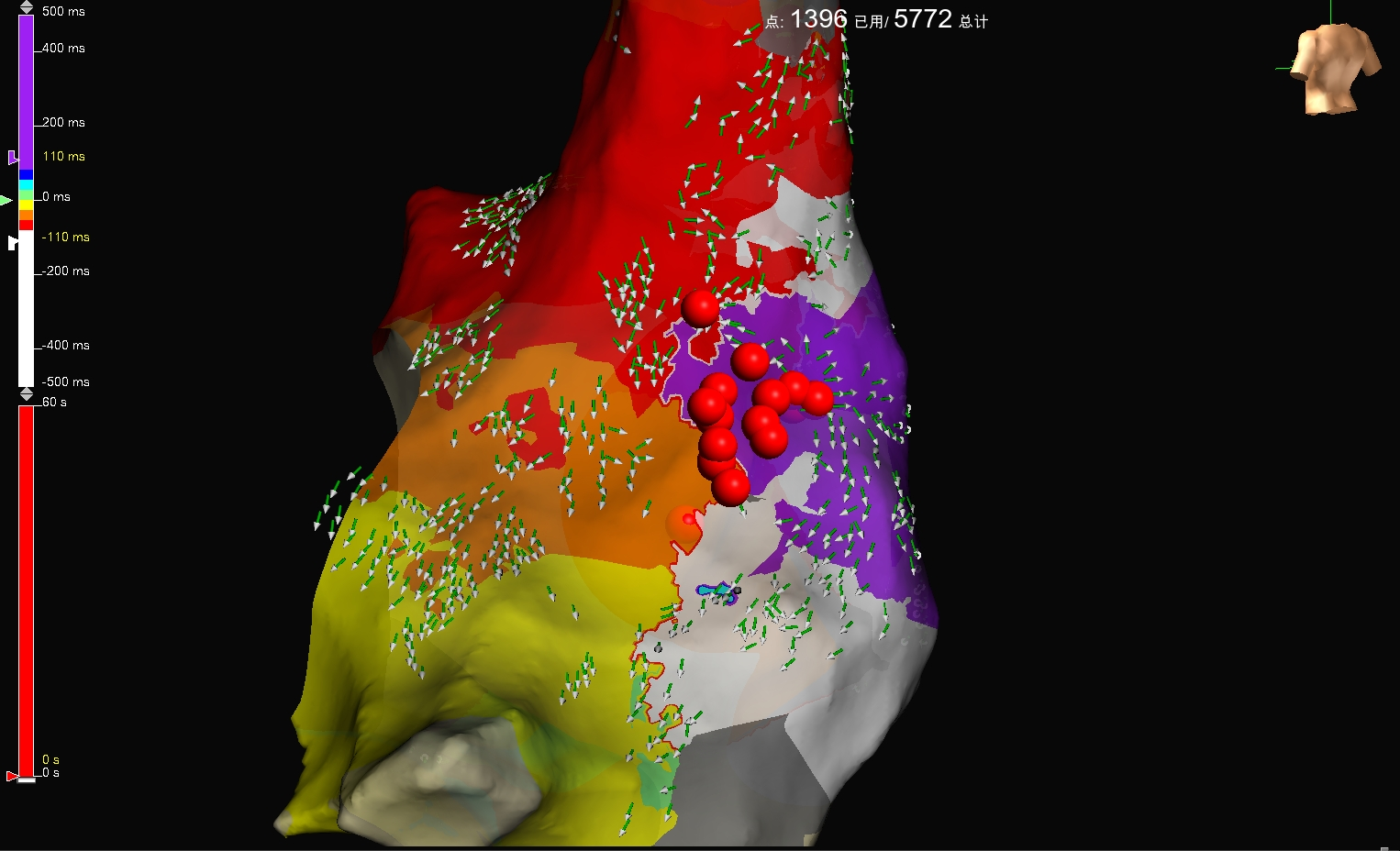

第四种心动过速右房消融区域
（图中折返图为第三种心动过速时右房间隔面，消融区域正好对应当时右房的最早插入区域）

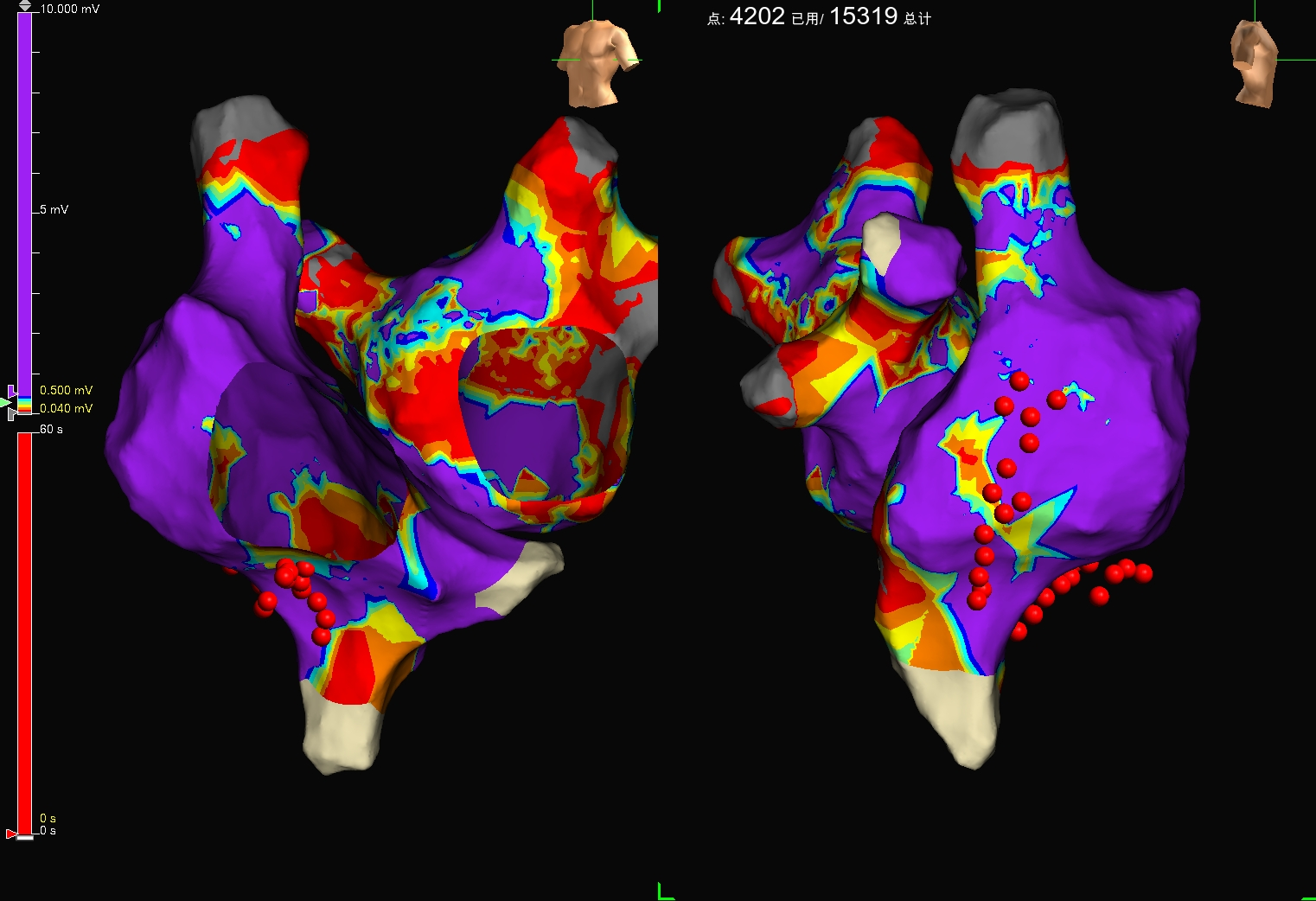

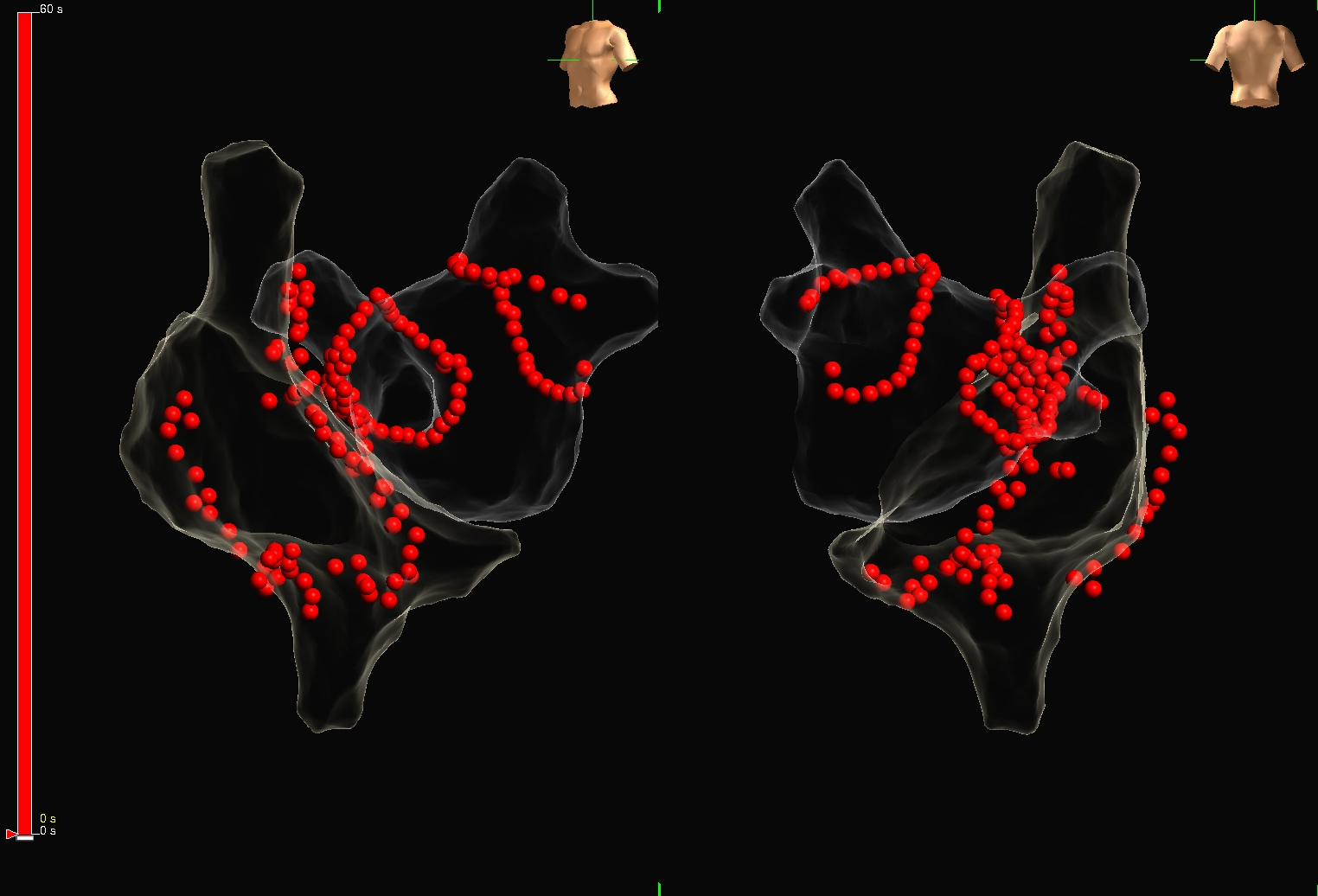

本病例所有消融点展示
