【全极标测 一枪打停】病例展示(012):Redo房颤合并三峡gap+游离壁gap房扑一例

病史简介


女性,63岁。


主述:心悸、头晕3年,再发2天。

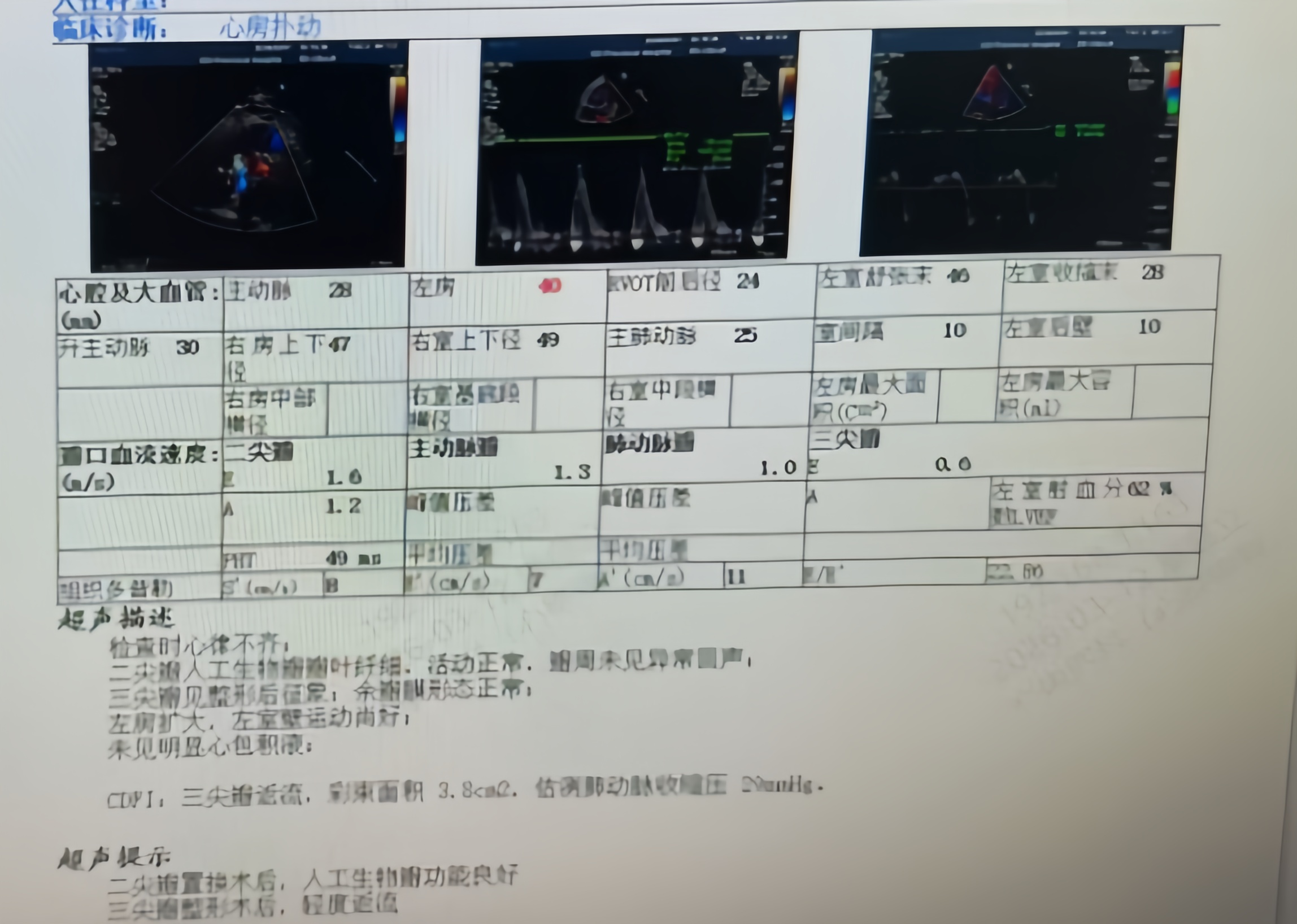

现病史:患者3年前无诱因出现头晕、黑朦、乏力,不伴胸闷、胸痛、气促、呼吸困难等症状,2025年3月25日于广东省医学科学院心研所行24h holter心电图提示“心房颤动”,2025年5月于广东省医学科学院心研所行心脏彩超提示,风湿性心脏病、重度二尖瓣狭宿并轻度返流、中度三尖返流。于2025年7月30日广东省医学科学院心研所行二尖瓣人工生物瓣膜置换术,于2025年12月27日于广东省医学科学院心研所行经导管心脏射频消融术。10天前因仍有心悸于心血管科就诊,2026年3月2日行心脏电复律,手术成功,患者心显著改善。2天前患者心再发,伴头晕,无晕厥、无胸闷、气促等不适。


既往史:有高血压病史:高血压16年,规律服用药,控制良好,有风湿性心脏病史:2025年7月30日于广东省医学科学院心研所确诊为风湿性心脏病,有房颤病史同现病史,有手术史:2010年于当地医院行子宫肌瘤切除术,2025年7月30日于广东省医学科学院心研所行二尖瓣生物瓣膜置换术。


入院诊断:1.心房扑动;2.心脏射频消融术后;3.高血压:4.具有假体心脏瓣膜;5.三尖瓣成形术后。



病例回顾


术前ECG(25mm/s)。

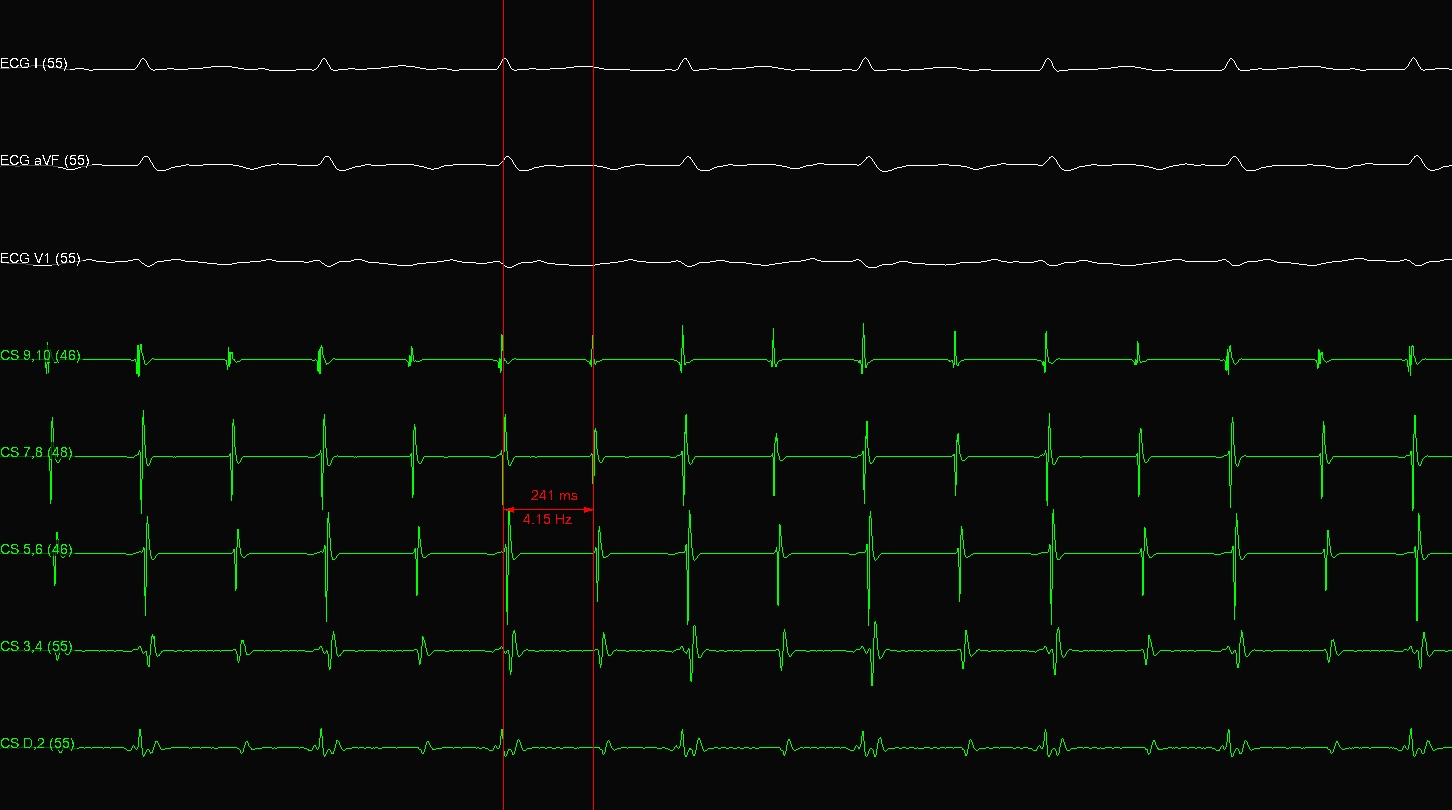

腔内ECG (25mm/s)。

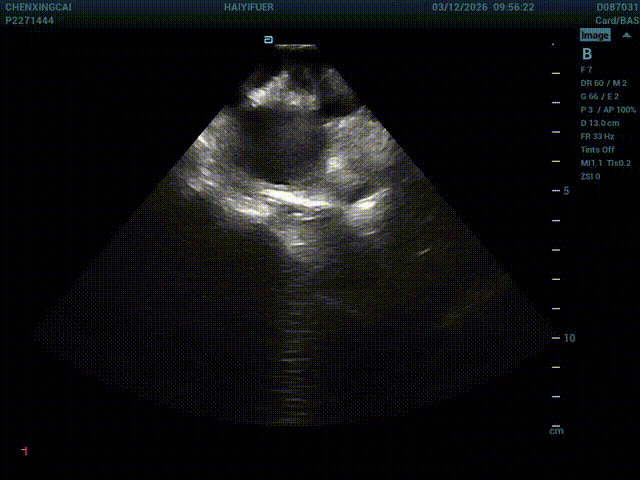

术前ice排栓。

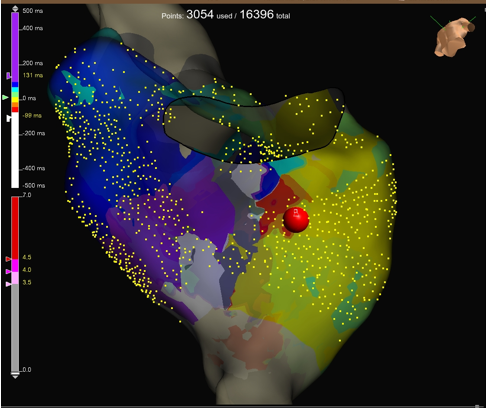

AFL MAP

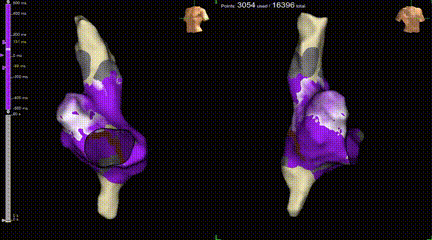

LAO+RAO Propagation Map

  • 围绕三峡折返

  • 游离壁疤痕被动

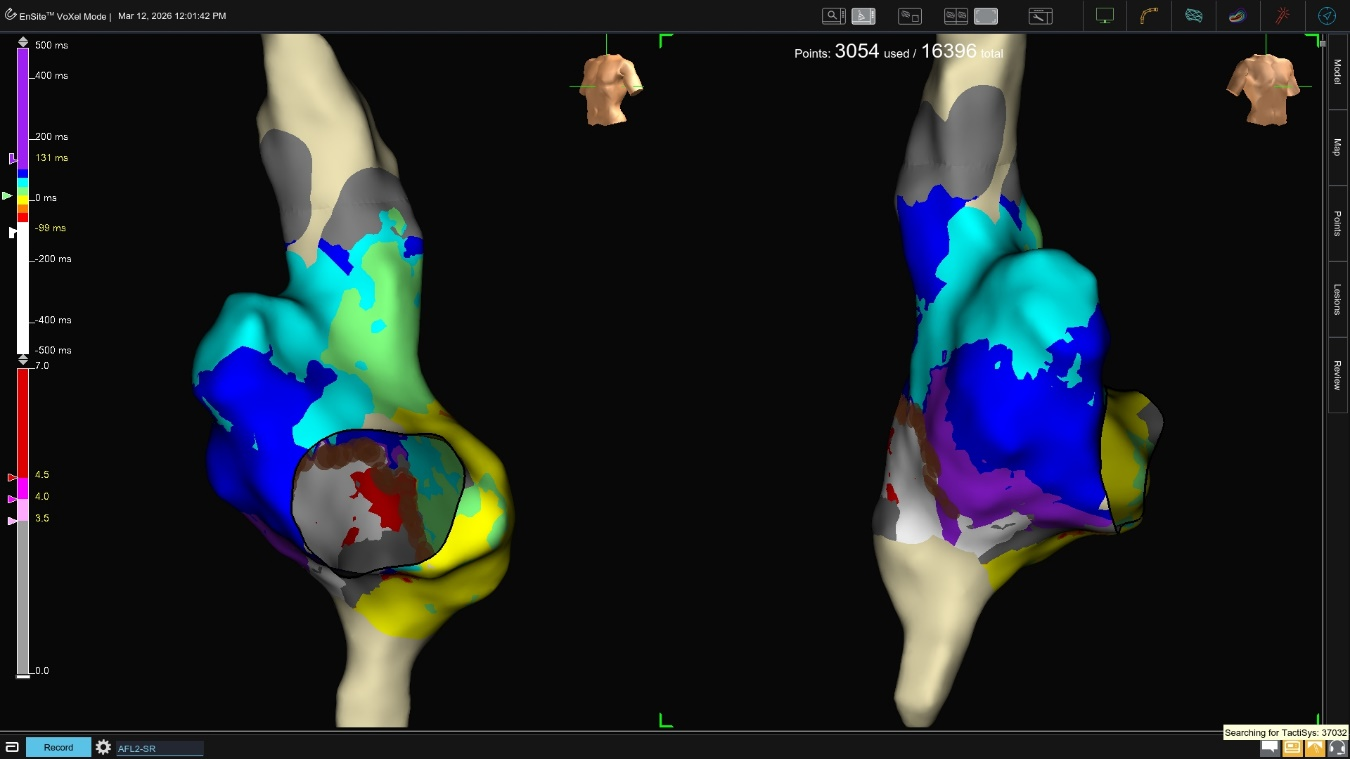

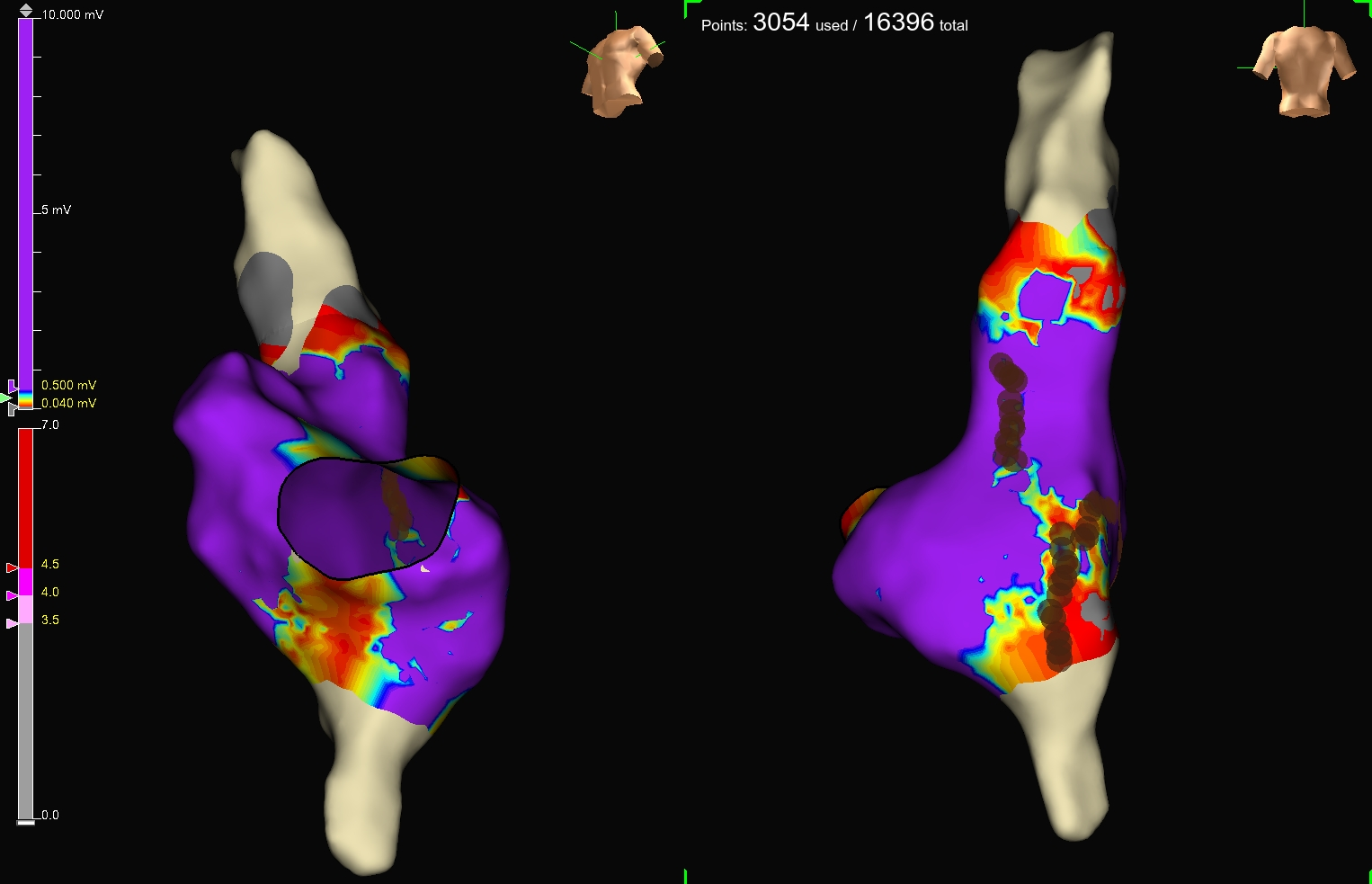

RA低电压区(0.04-0.1mV)。

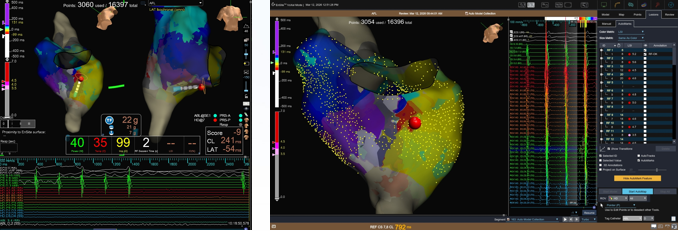

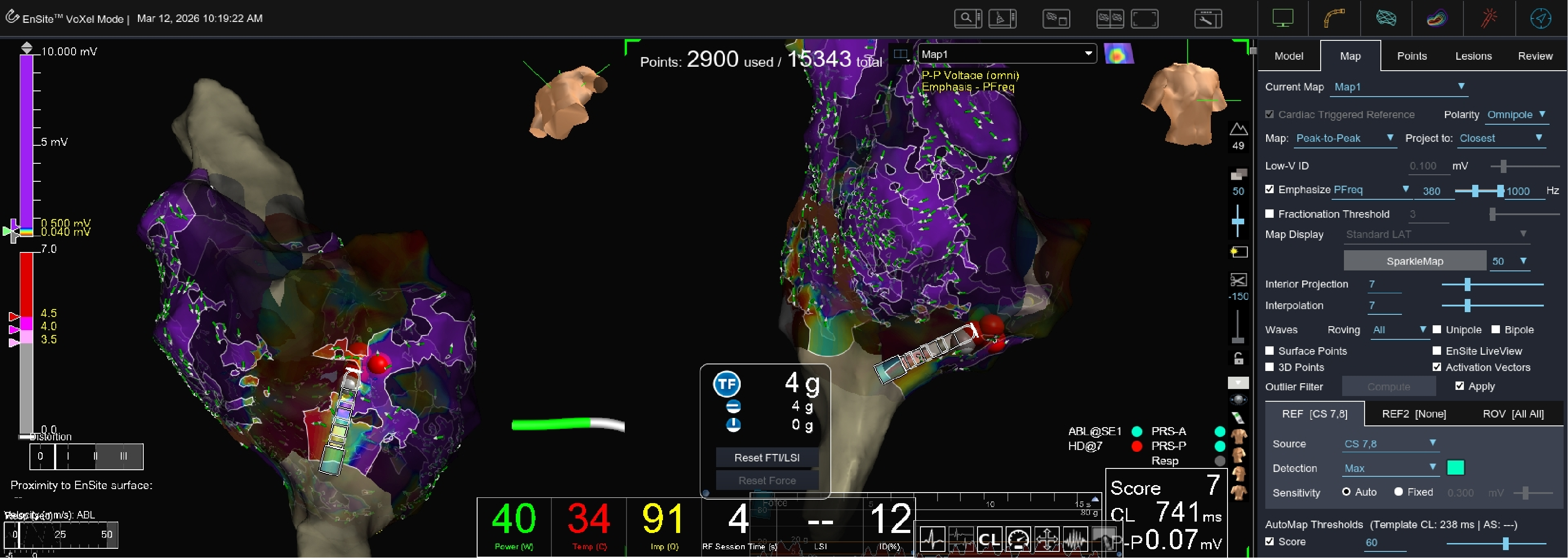

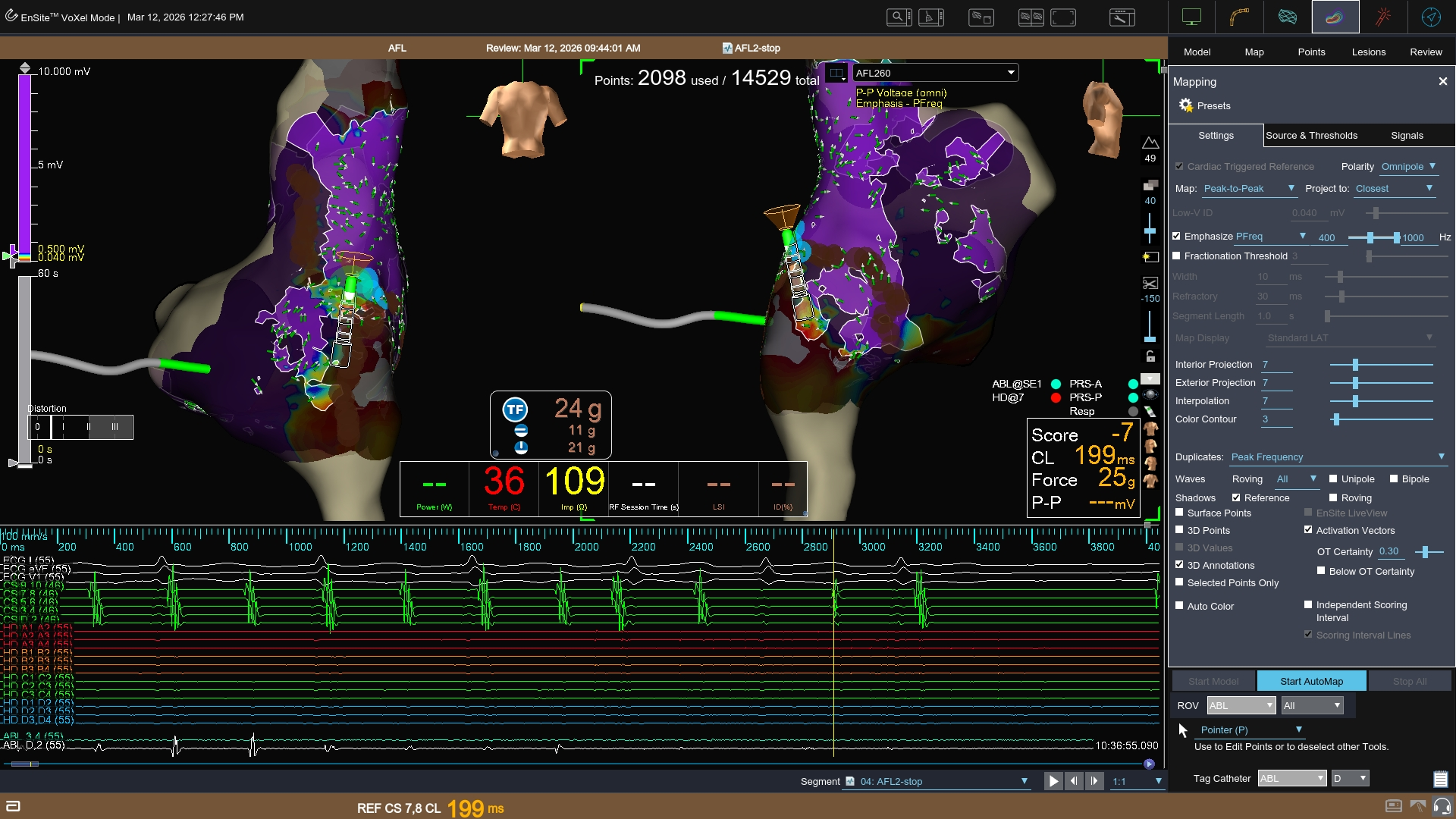

低电压叠加峰值频率(380Hz) 找到最佳消融点

  • 三峡GAP附近

  • 缓慢传导

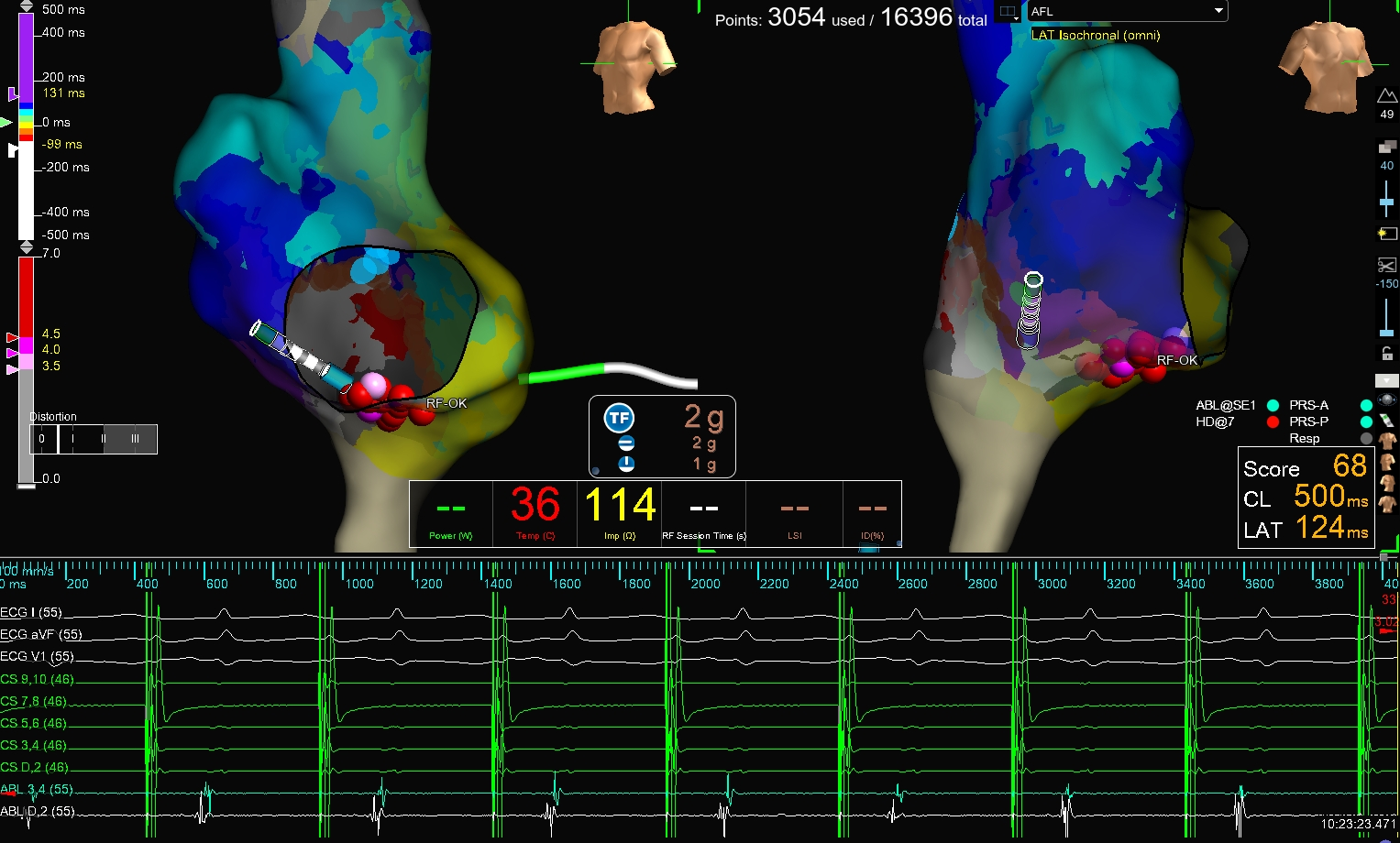

AFL-SR 一枪打停



验证三峡阻滞。


诱发AFL2,CL从246ms变成260ms。

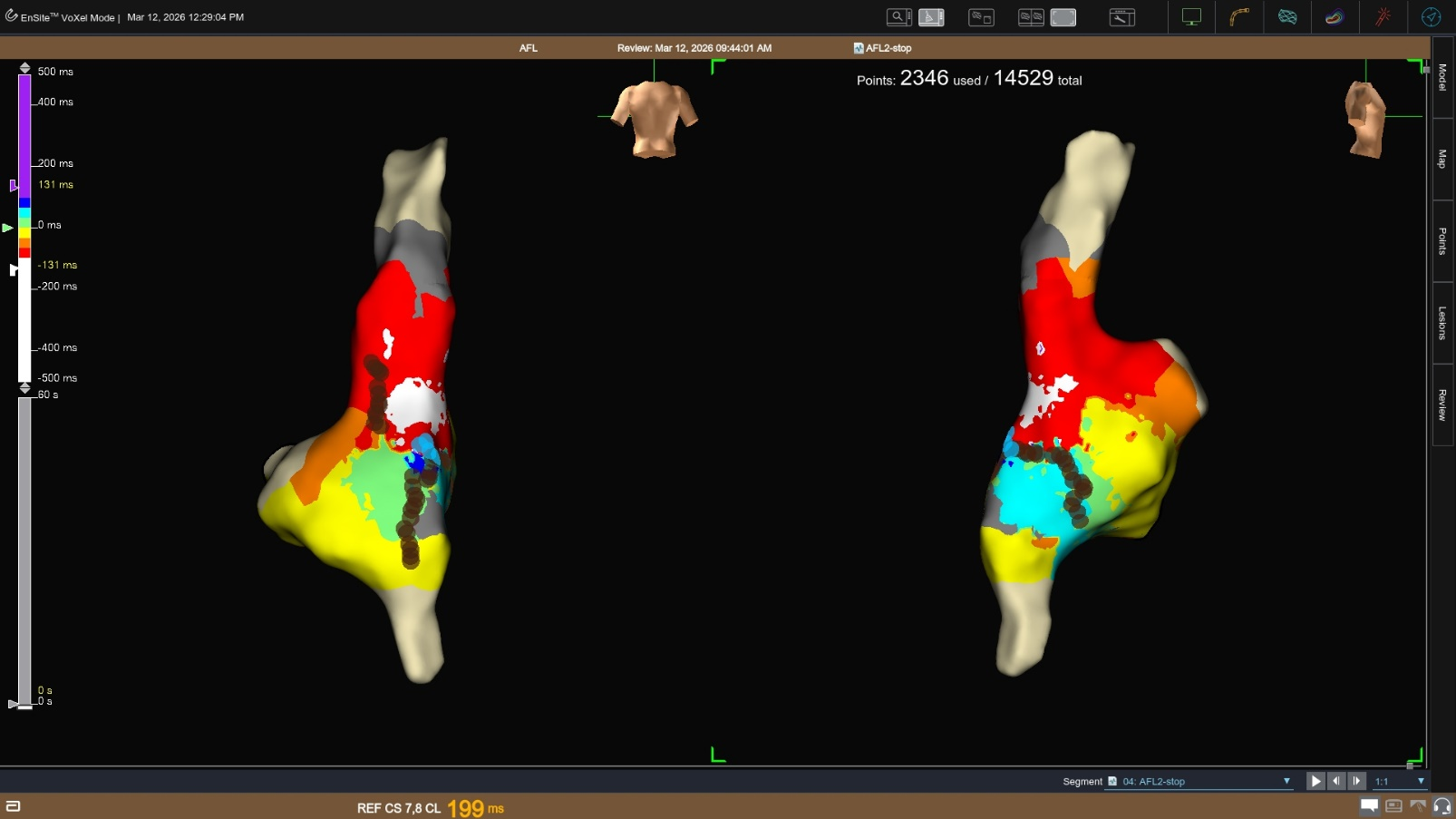

AFL2标测

  • 游离壁切口相关折返

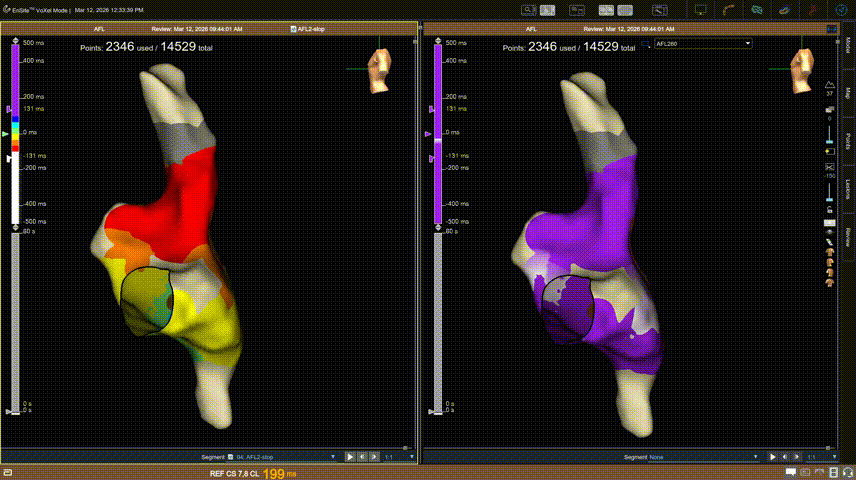

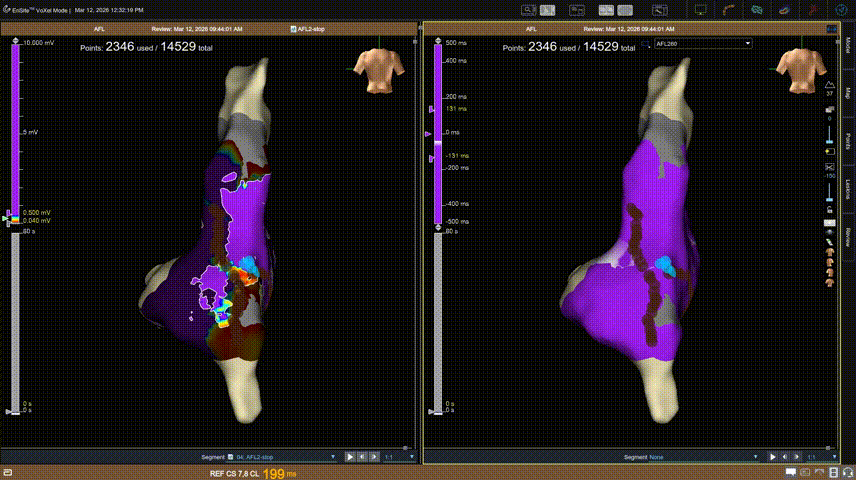

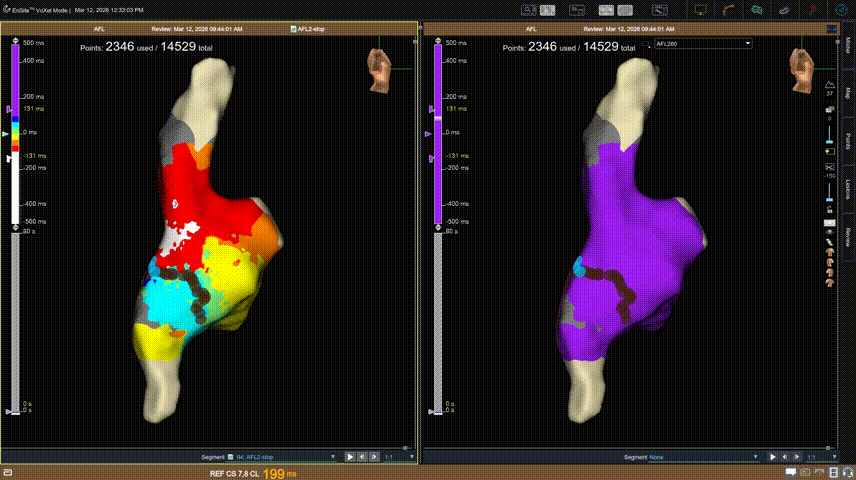

PA Propagation Map


RL Propagation Map


LL Propagation Map

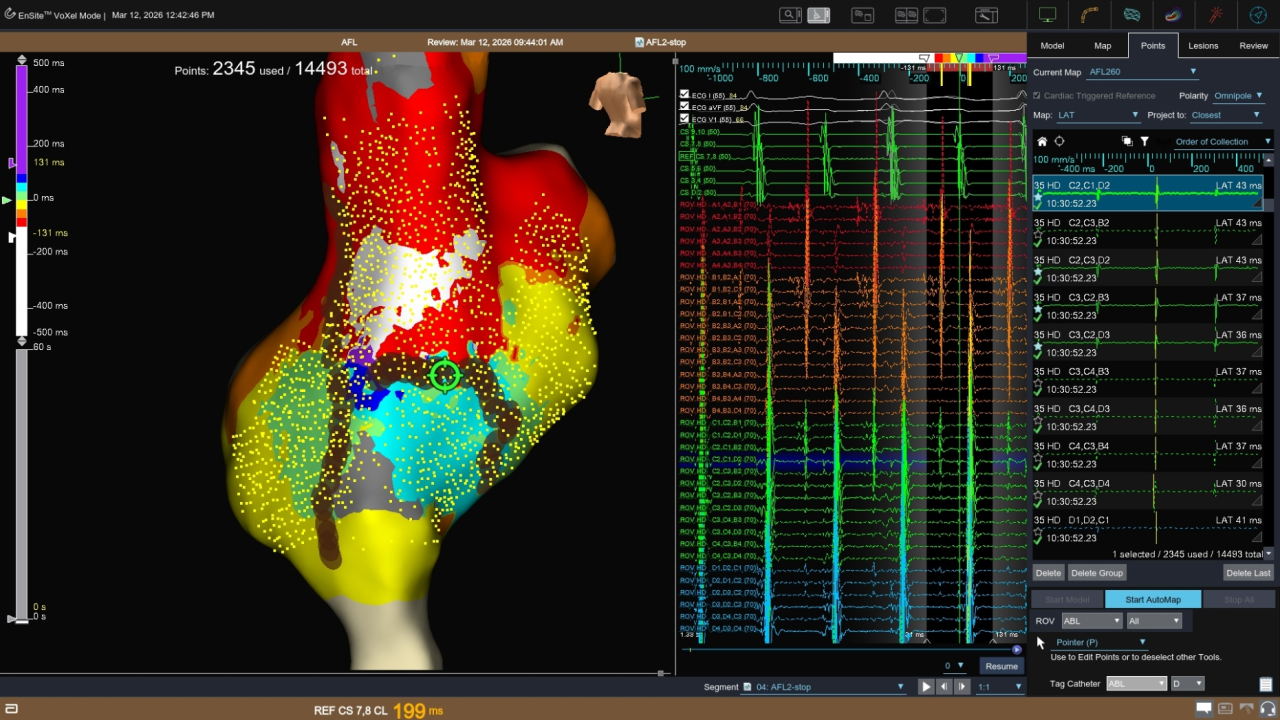

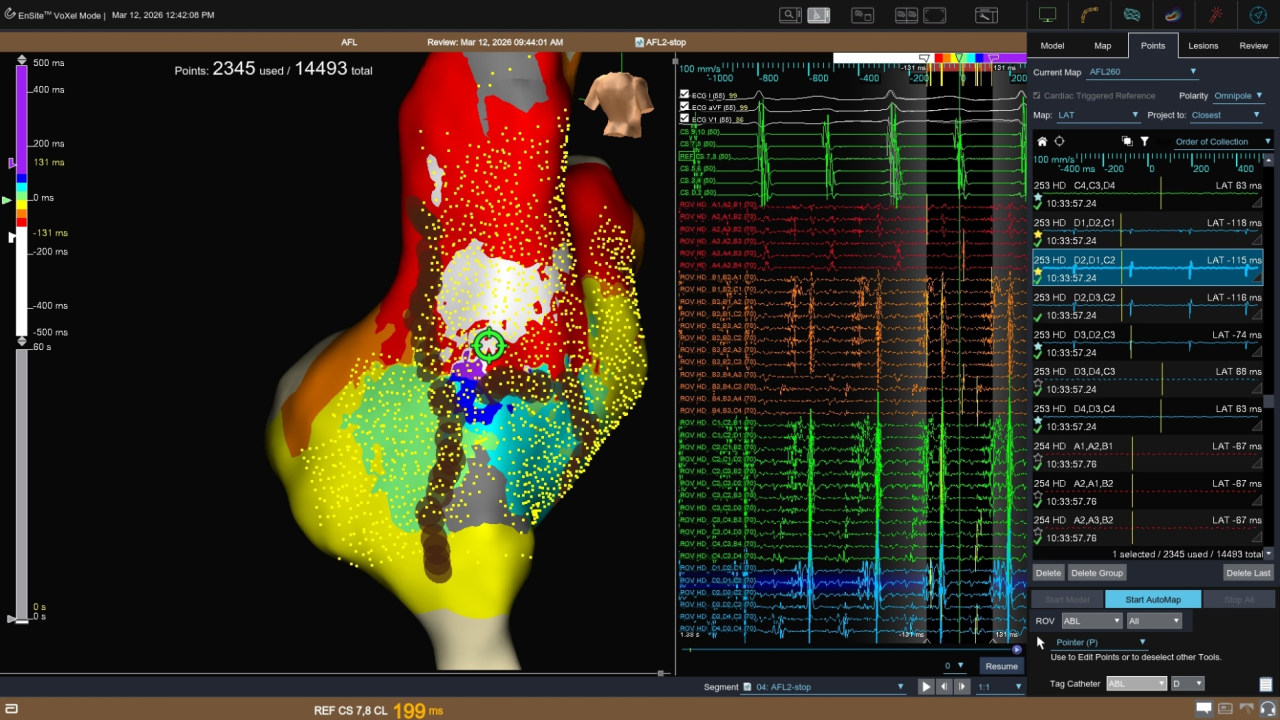

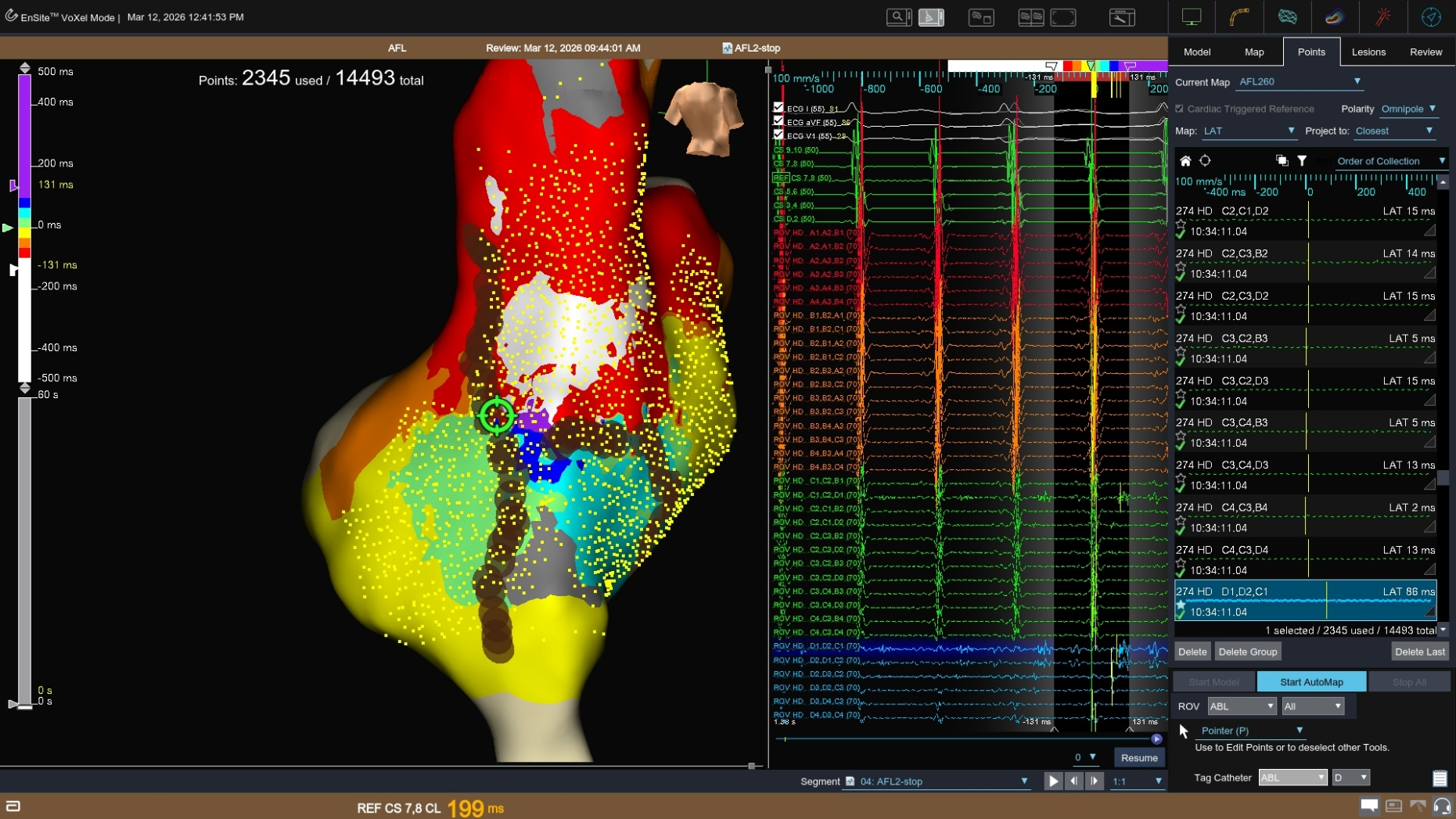

关键峡部电位。

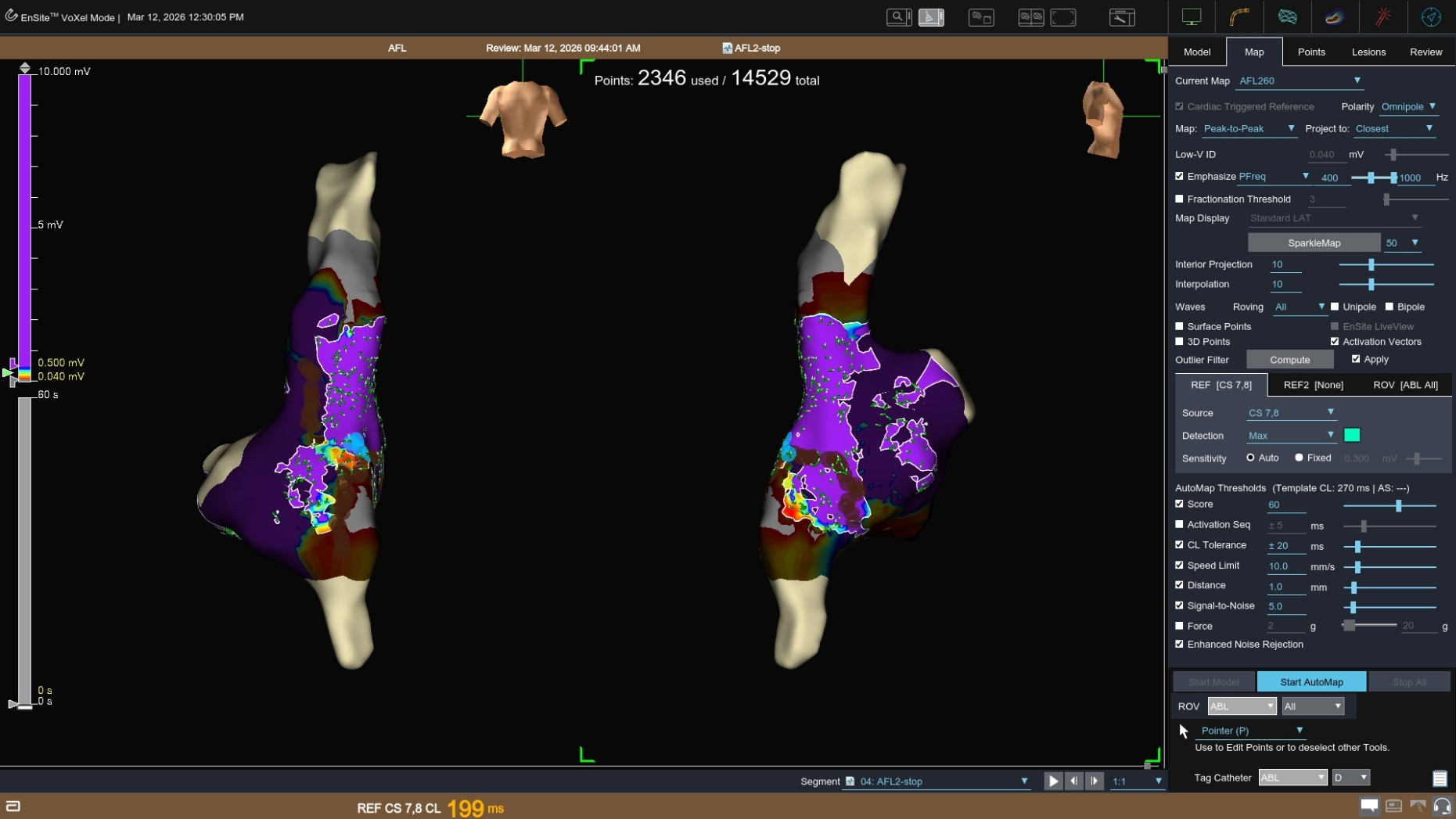

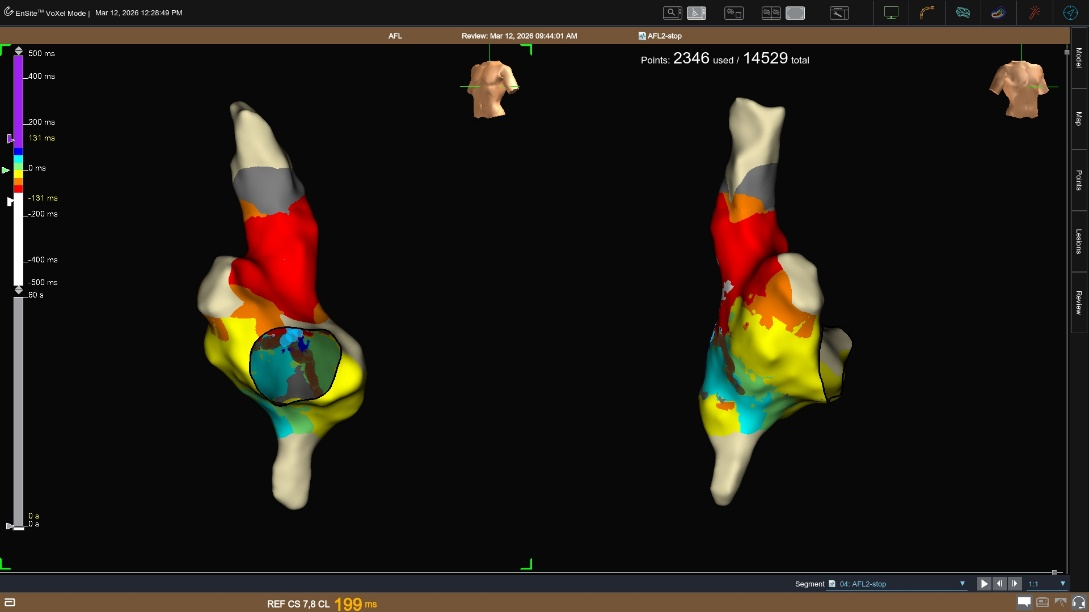

低电压叠加峰值频率(400Hz) 找到最佳消融点。

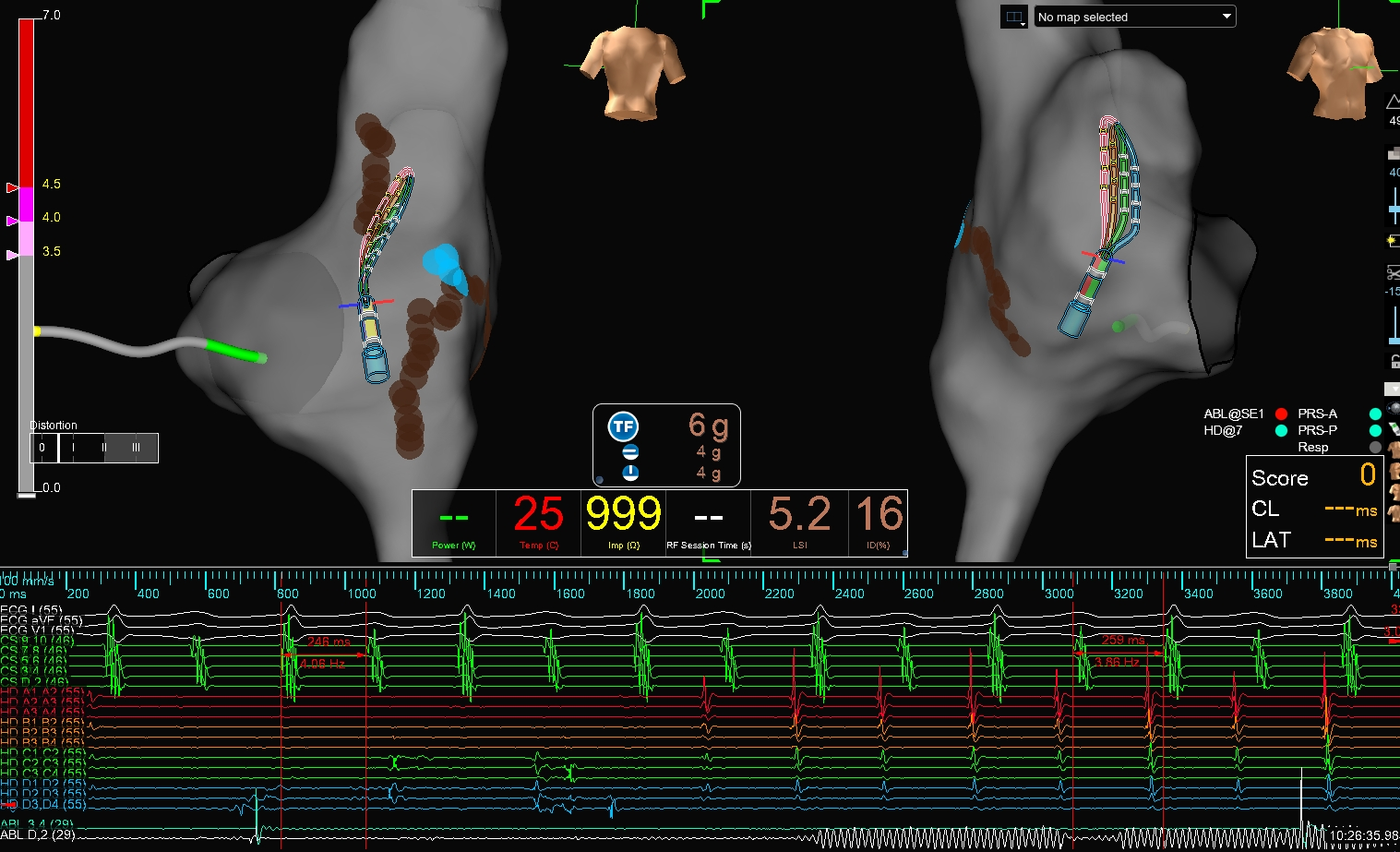

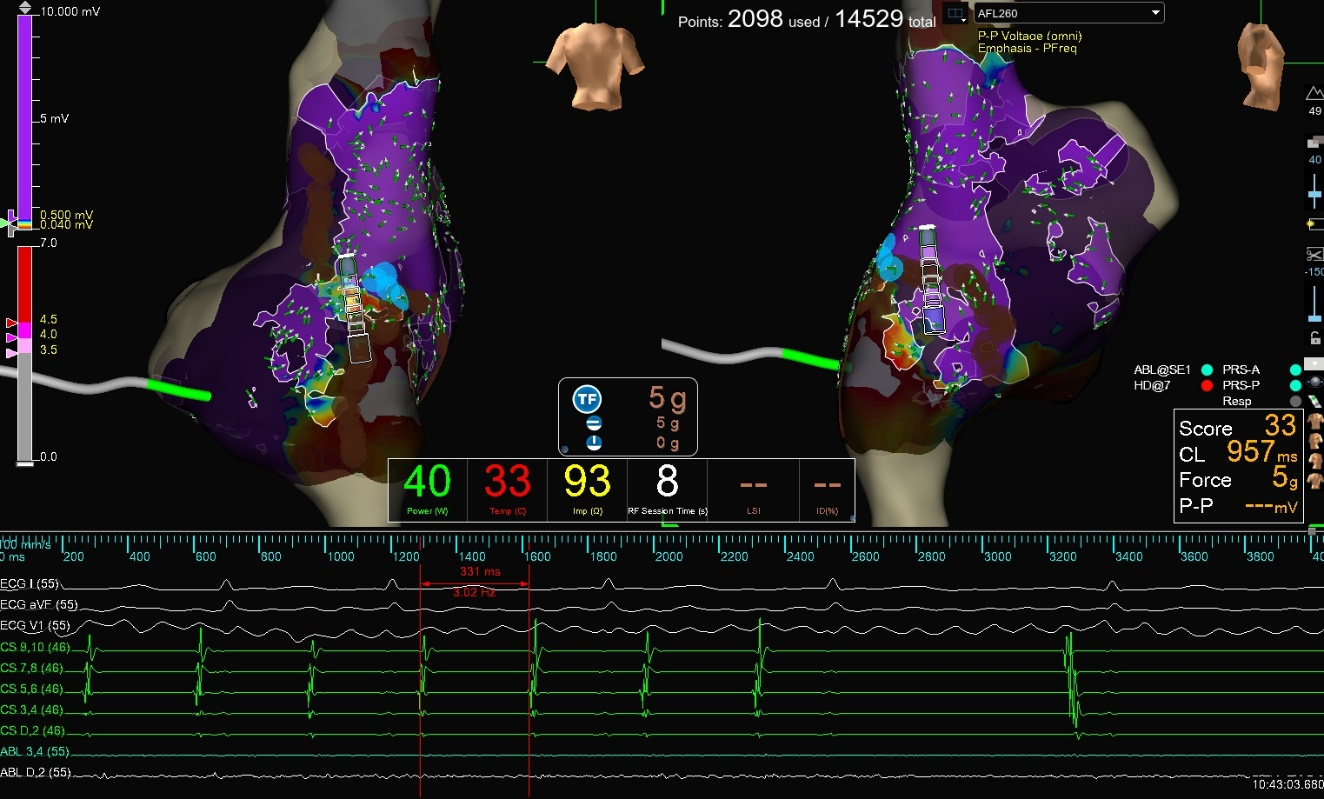

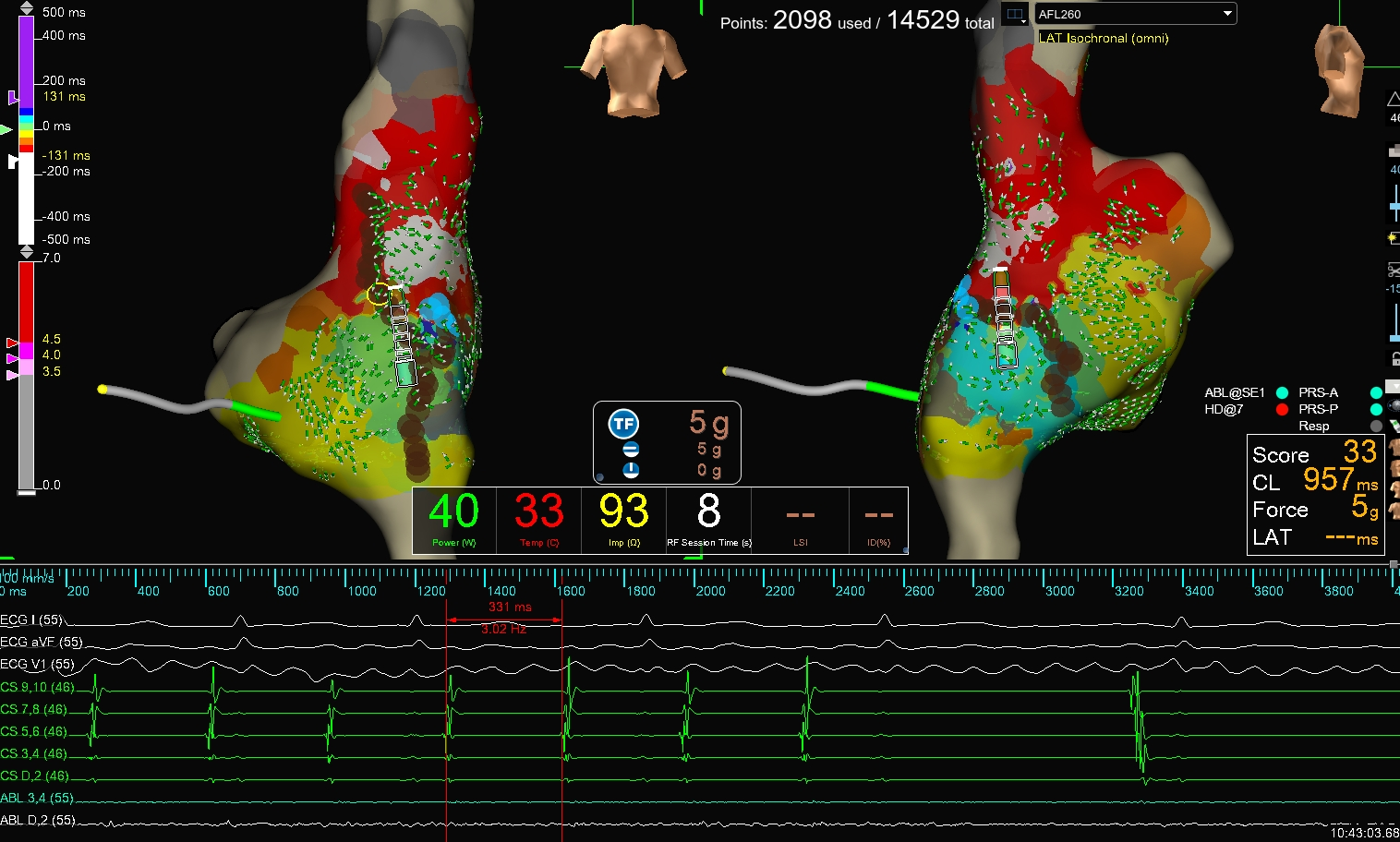

最佳消融点处碰断房扑。

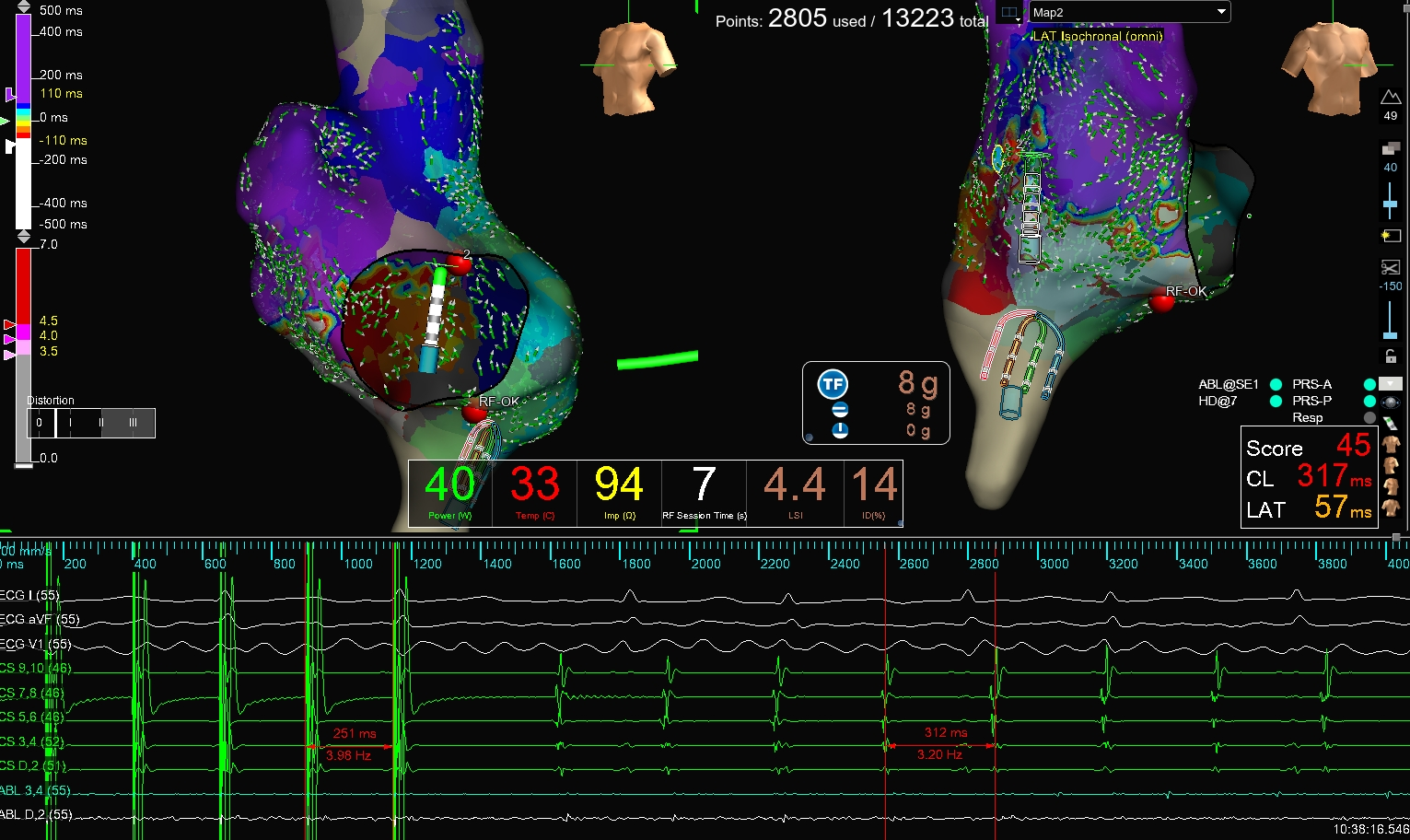

消融同时诱发, CL变成312ms。


终止心动过速

  • 游离壁切口GAP处打停

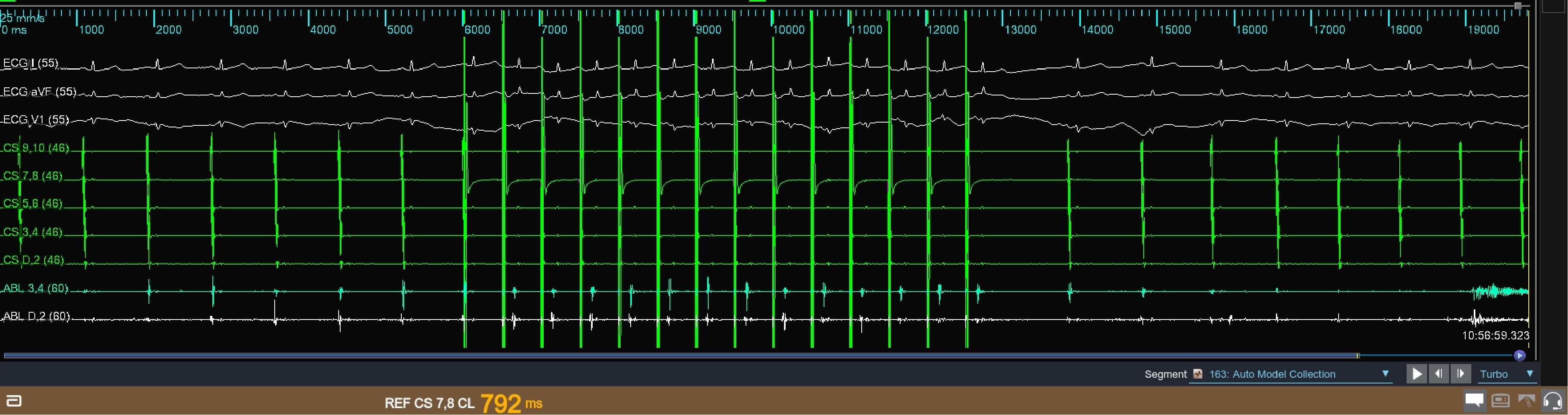

反复诱发,无法再发作心动过速

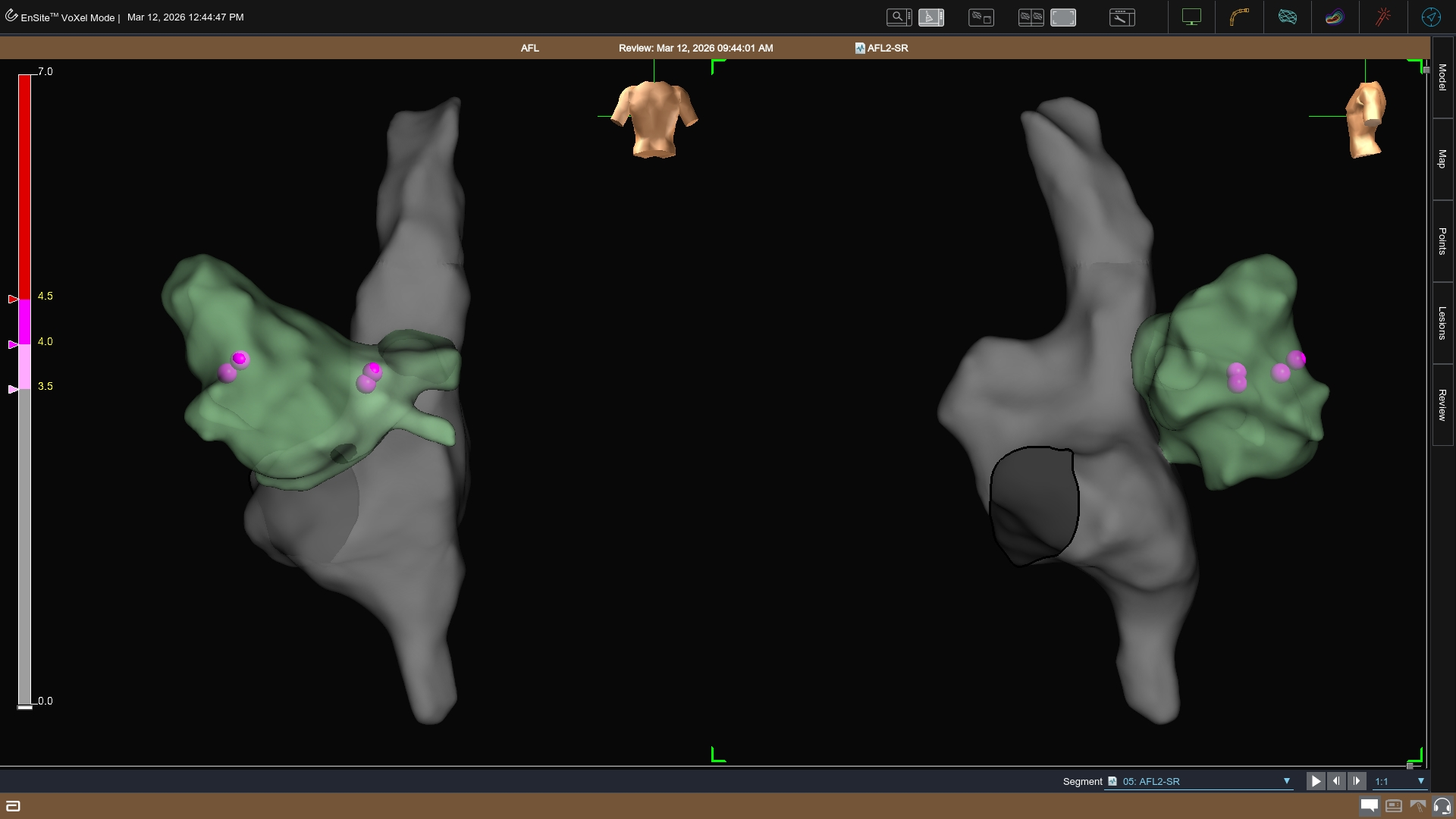

肺静脉gap补点。

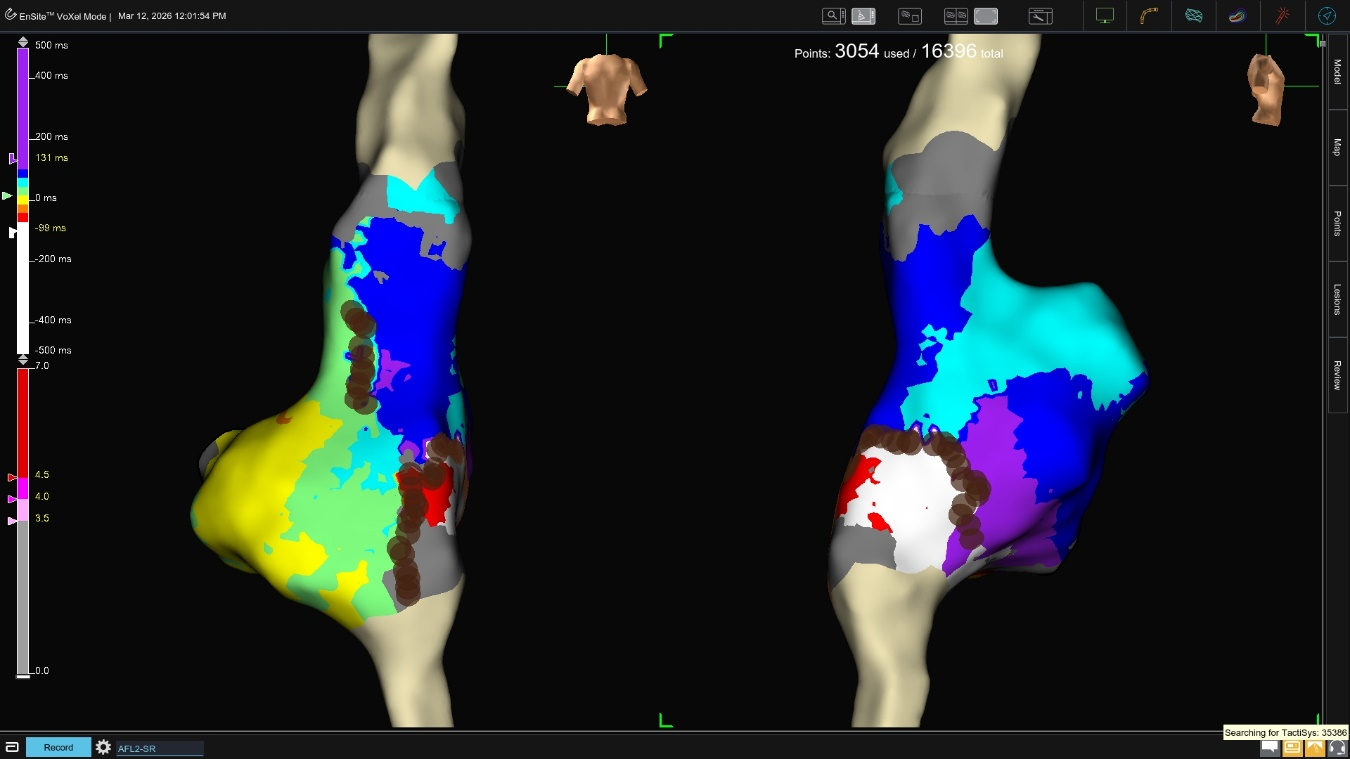

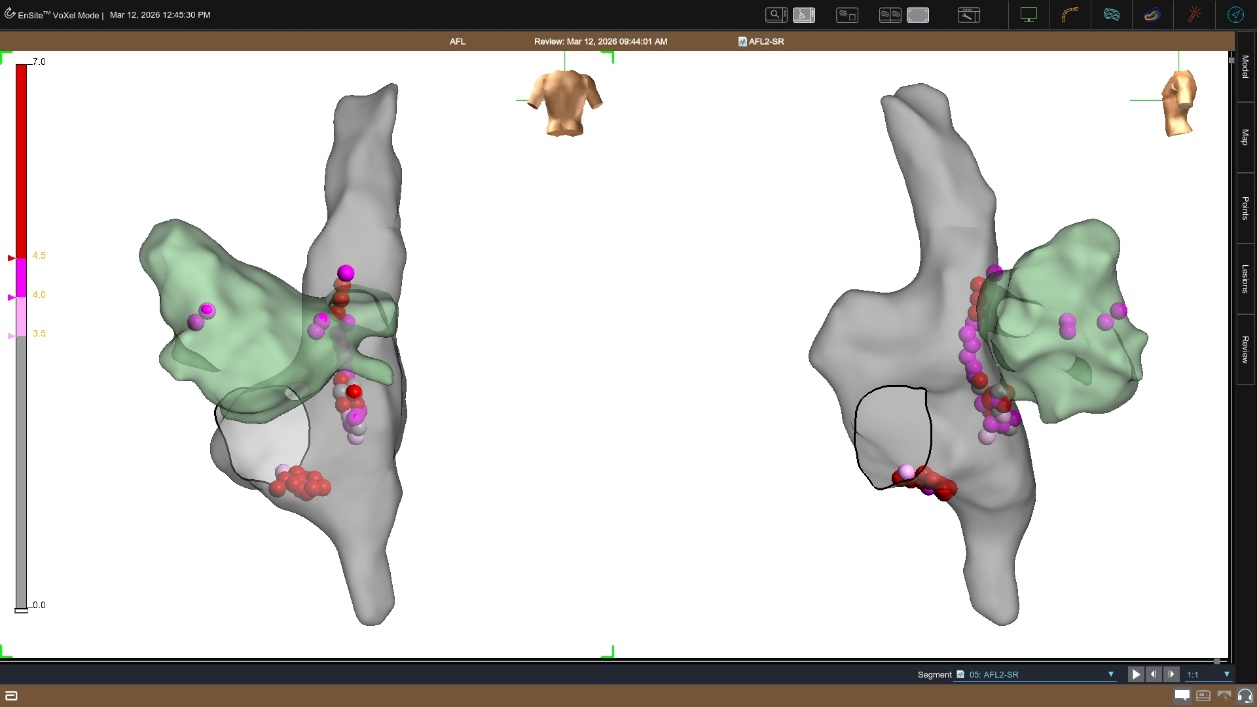

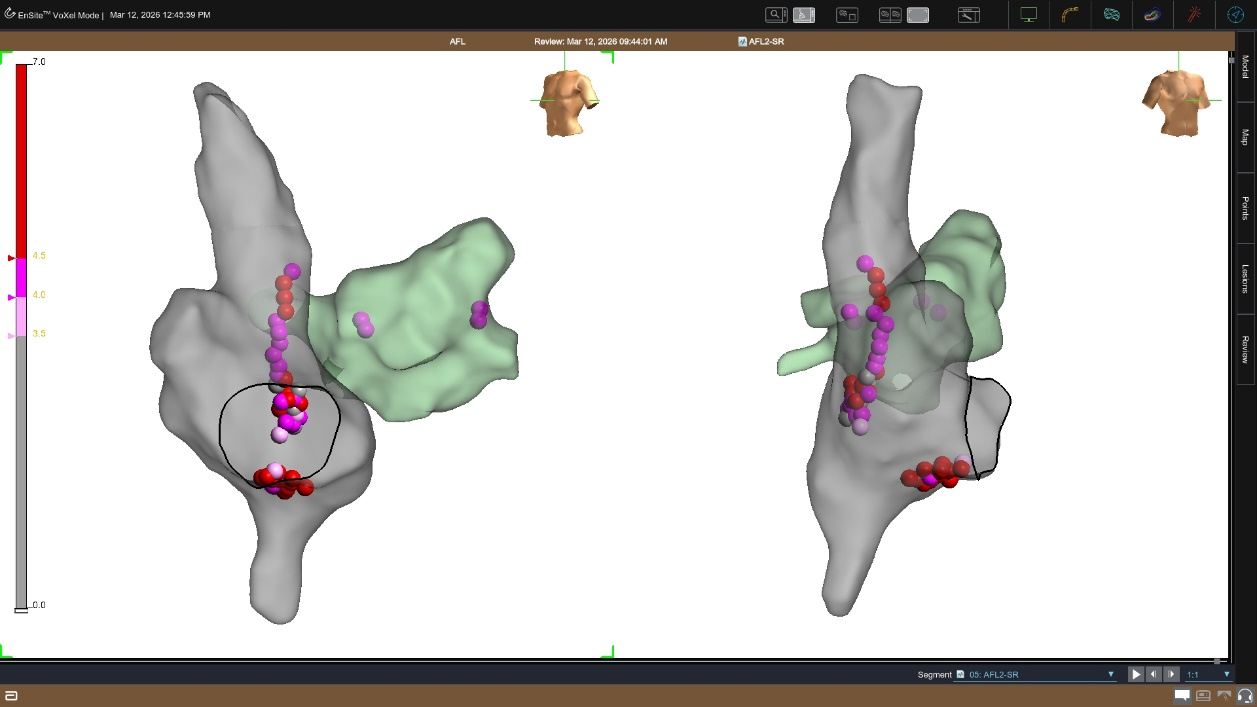

最终靶点图。

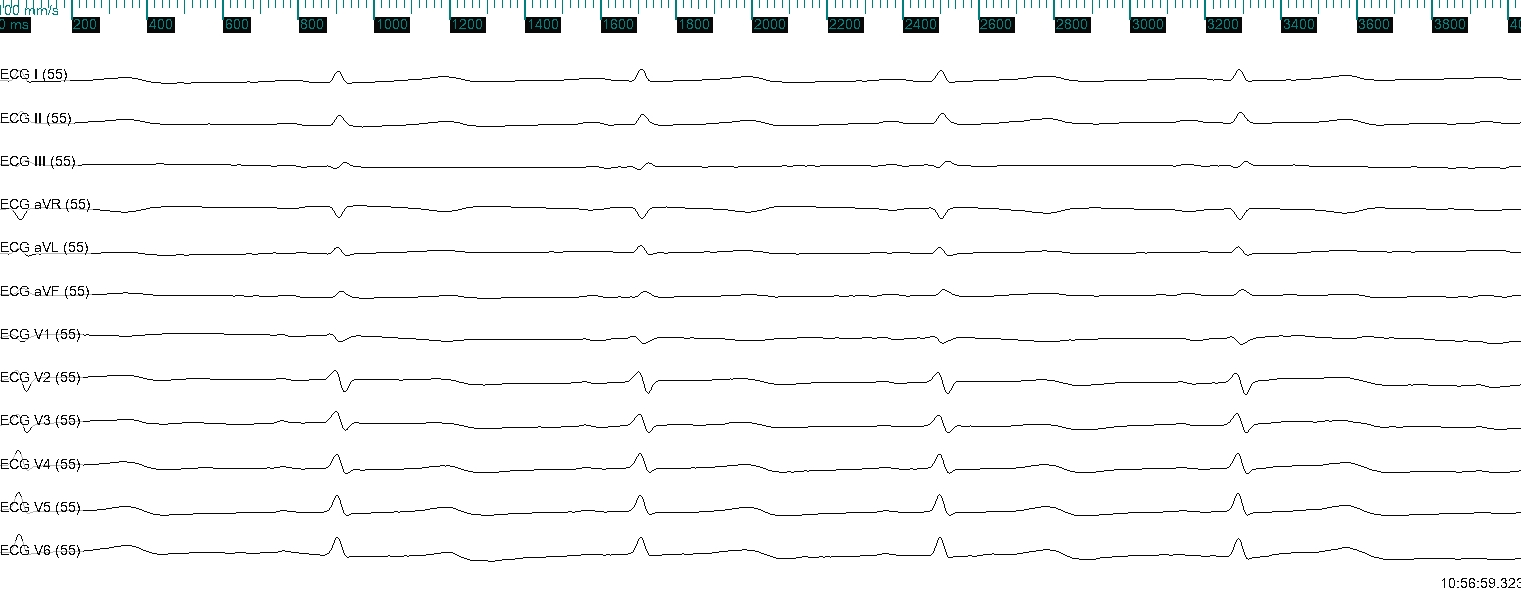

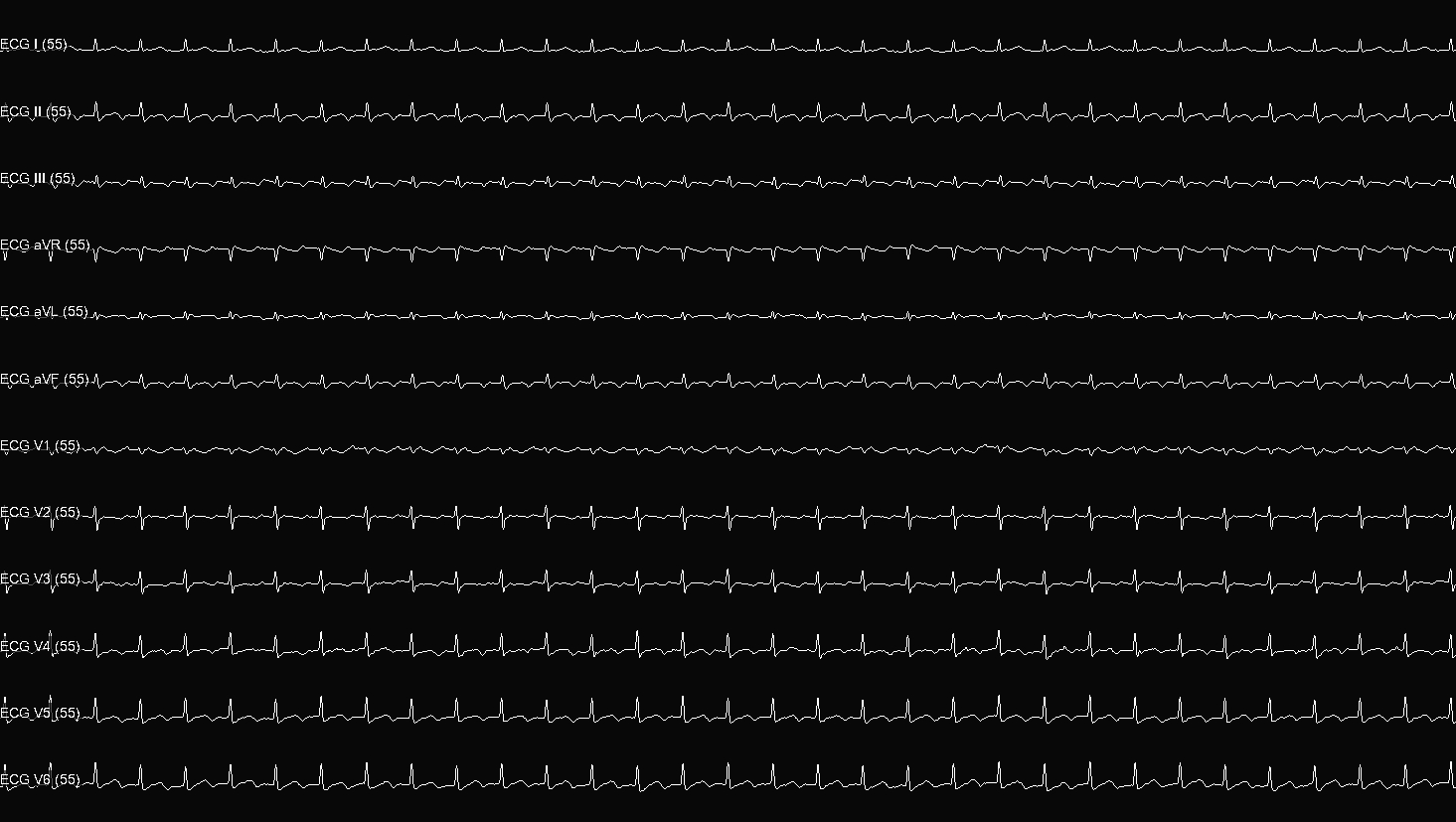

术后ECG。
